Как рисовать геометрические фигуры карандашом. Рисование геометрических фигур. Примеры неправильно выполненных заданий

На сегодняшний день все популярнее становятся 3d рисунки на бумаге, в них можно долго всматриваться и любоваться. Создавать такие шедевры могут не только талантливые художники, но и те, кто только знакомится с изобразительным искусством. Научится рисовать никогда не поздно, сделать эффектные 3d рисунки сможет каждый.

Инструменты, которые потребуются для 3d, самые простые: ручка, карандаши, маркер и листок бумаги. Кстати, рисовать новичкам лучше всего по клеткам в тетради, так изображать фигуры намного проще.

Стоит отметить, что изображение создается на бумаге поэтапно, в этом деле главное – последовательность, даже если воспроизводятся простые и незамысловатые картинки.

Многих интересует как нарисовать 3d рисунок на бумаге карандашом ярко и реалистично. Для этого стоит использовать фото инструкции или видео, которые наглядно покажут всю технику воссоздания 3д рисунка.

Давайте разберем рисунки карандашом поэтапно для начинающих. Для наглядности распечатывайте нарисованные изображения, чтобы облегчить себе задачу. Заметьте, что первое знакомство с техникой 3д может вызвать неоднозначные впечатления, здесь не нужно спешить, плавные движения и выдержка – главные помощники начинающего художника.

Итак, приступим к делу, будем учиться как рисовать красивые 3d рисунки.

Бабочка

Простая схема позволит понять как рисовать 3д ручкой удивительно красивого насекомого. Ознакомься с этой техникой и нарисуй чудо-рисунок самостоятельно.

Пошаговая инструкция:

Ступеньки

Если вы не знаете что именно можно нарисовать 3d ручкой или карандашом, тогда начните с самого простого. Ведь придать изображениям реалистичность вовсе не так уж сложно, убедитесь на предложенном ниже фото-уроке.

Этапы создания изображения:

Бананы

Сымитировать лежащие на столе фрукты довольно просто, нет необходимости применять особые техники изображения предметов. Можно использовать для создания рисунка 3д ручки и маркеры.

Техника выполнения рисунка:

Более подробную инструкцию по выполнению работы в такой технике на примере руки пришельца вы сможете увидеть на видео (или можно использовать свою руку, просто обведите свою ладонь и пальцы карандашом, а далее следуйте видео-инструкции):

Воронка

Если вы хотите узнать как нарисовать простой 3d рисунок на бумаге, используйте распечатанный образец. По освоенной технике вы сможете обучить и ребенка как нарисовать 3д.

Пошаговое выполнение работы:

Лестница

Перед тем как рисовать 3d ручкой необходимо попробовать сделать подобные рисунки карандашом. Учимся создавать красивые объемные изображения вместе.

Как выполнить рисунок:

Сердце

Объемное, будто живое сердце станет отличным подарком для любимого человека. Возьмите в руки карандаш и маркер, отчетливо проведите линии, выделите их и растушуйте. Поверьте, нарисованное изображение сможет полностью передать ваши чувства.

Как нарисовать:

Видео 3d иллюзия сердца:

Помните, воображению нет границ, создавайте собственные уникальные рисунки, поразите всех умением создавать объемные изображения.

Например, можете нарисовать по этой инструкции Карлсона:

Простой вариант:

Сложный вариант:

Видео-бонусы: рисунки 3d ручкой

Рисуем 3d ручкой красивую бабочку:

Рисуем 3D фото-рамочку:

Рисуем 3д ручкой букет ромашек:

3Д Снеговичок:

3d елочка ручкой:

Конструктивный рисунок — это раздел дисциплины академического рисунка — рисунок внешних контуров предметов, как видимых, так и невидимых, выполненный с помощью линий построения. Вы создаёте «каркас» того объекта, который собираетесь нарисовать. А для того, чтобы создать такой каркас, вам необходимо проанализировать изображаемый предмет. Конструктивный рисунок начинается с анализа.

Присмотритесь, подумайте, из чего состоит объект? Из каких геометрических тел? А какие есть простейшие геометрические тела? Это куб, шар, цилиндр, конус, призма и т.д. Если вы научитесь видеть в окружающих вас предметах геометрические тела, то вы легко сможете создавать каркас, или, точнее, конструктивный рисунок.

Для примера, возьмём обыкновенную бутылку. Она вмещает в себя цилиндр, может быть, конус (усечённый), также, может быть, усечённый шар или тор. Или, например, шкаф или стол, — состоит из четырехгранной призмы или, может быть, из кубов и параллелепипедов.

Поэтому первый шаг — учимся находить во всём, что нас окружает, геометрические тела. Это поможет развить объёмное мышление.

Второй шаг — изображение «каркаса». Нужно научиться правильно размещать геометрические тела, из которых состоит изображаемый предмет, в пространстве. Для этого нужны знания по линейной перспективе.

То есть нужно знать, что такое линия горизонта, точки схода и как воспользоваться этими знаниями. Например, когда рисуем обыкновенный куб, мы изображаем линии параллельных граней куба так, чтобы они сходились в одной точке или в двух точках на линии горизонта.

Второй момент — это осевая линия.

Она помогает создавать конструкцию правильно. Например, нам нужно нарисовать два цилиндра разных по толщине, то есть разного диаметра. И один цилиндр располагается над другим. Делаем, например, конструкцию бутылки. Для этого нам нужна осевая линия. Если бутылка стоит, то эта линия будет вертикальной.

Проведите вертикальную линию. Нарисуйте прямоугольник (основная часть бутылки) так, чтобы эта линия проходила посередине. Нарисуйте ещё один прямоугольник (горлышко) поменьше так, чтобы осевая линия проходила посередине. Теперь вам нужно нарисовать (построить) 4 эллипса — снизу и сверху каждого из прямоугольников.

Уже становится что-то более похожее на бутылку. Или вот вам другой вариант конструктивного рисунка. Если вы рисуете бутылку в перспективе, так, как бы смотрите на неё сбоку и немного сверху. Как в таком случае создаем конструктивный рисунок? Сначала рисуем уже не два прямоугольника, а две четырехгранные призмы, из которых потом получим два цилиндра.

Понятно, сначала одна призма — основная. Далее на нижней и верхней плоскостях этой призмы проводим диагонали, получаем две точки. Соединяем эти точки — получаем среднюю ось. Эта ось поможет нам построить правильно еще одну призму, из которой создадим цилиндр горлышка бутылки.

Поставив одну призму на другую, строим два цилиндра. После этого, округляем углы, придаём этой конструкции правдоподобность бутылки. Создавать можно не только конструкции таких простых объектов, как посуда, мебель, но и животных и даже человека.

Несмотря на сложность строения человека или животного, мы можем найти в них простые геометрические тела — цилиндры, призмы, кубы, шары и т. д. Просто, чтобы освоить конструктивный рисунок, нужно видеть, как бы насквозь, из чего состоит то, что мы рисуем.

Объёмное мышление начинайте развивать с обыкновенного куба. Нарисуйте его на листе бумаги, это, как ни крути, основа. Именно с этого начинается конструктивный рисунок. Куб представляет нам три измерения пространства — ширину, высоту и глубину.

Последняя, то есть глубина, — это иллюзия, так как глубины у нас не может быть на плоскости листа. Здесь приводится несколько примеров конструктивного построения.

Именно таким образом создаётся каркас или обёртывающая поверхность для будущего предмета. Это и есть конструктивное построение.

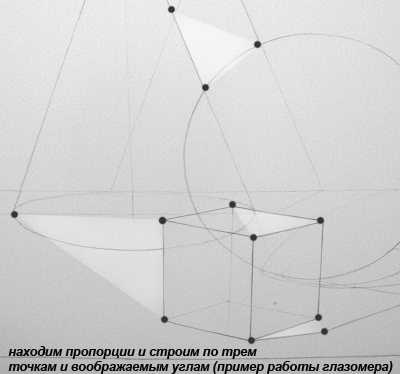

Теперь взглянем на примеры конструктивного поэтапного рисунка от простых геометрических форм до фигуры человека:

Методология поэтапного рисования…

tea-ok.ru

Рисование геометрических тел — КиберПедия

Изучение и рисование геометрических тел в учебном академическом рисунке является основой для освоения принципов и методов изображения более сложных форм.

Обучение изобразительным искусствам требует строгого соблюдения последовательности усложнения учебных задач и многократных повторений для овладения техникой. Наиболее подходящей формой для усвоения принципов построения рисунка являются геометрические тела, имеющие в своей основе ясные конструктивные строения. На простых геометрических телах легче всего понять и усвоить основы объемно-пространственной конструкции, передачи форм в перспективном сокращении, закономерности светотеней и пропорциональные отношения.

Упражнения по рисованию простых геометрических тел позволяют не отвлекаться на детали, имеющиеся в более сложных формах, таких, как архитектурные объекты и тело человека, а всецело сосредоточиться на главном — изобразительной грамоте.



Правильно понятые и усвоенные закономерности при изображении простых форм должны способствовать более осознанному подходу к рисованию сложных форм в последующем.

Для того чтобы научиться грамотно и правильно изображать форму предмета, необходимо осознать скрытую от глаз внутреннюю структуру предмета — конструкцию. Под словом «конструкция» (от латинского construct) подразумевается «строение», «структура», «план», то есть взаимное расположение частей предмета и их соотношение. Это важно знать и понимать при изображении любых форм. Чем сложнее форма (независимо от материала, фактуры и цвета предмета), тем больше и серьезнее студентам придется изучать внутреннее строение натурной модели. Гак, например, при рисовании живой натуры — головы или фигуры человека, помимо знания общеконструктивных особенностей непременно следует знать и пластическую анатомию. Поэтому без ясного понимания строения формы и характера предмета невозможно грамотно освоить рисунок.

При изображении пространственных форм, кроме знания закономерностей строения конструкции, необходимы знания о законах перспективы, пропорции, светотени. Вопросы, касающиеся перспективы и пропорции, подробно освещены в разделах «Пропорции» и «Основы перспективы».

Для правильного изображения натурной модели студентам необходимо еще раз напомнить о необходимости приучить себя всегда анализировать натуру, ясно представлять ее внешнее и внутреннее строение. К сожалению, как показывает практика, многие студенты ограничиваются лишь поверхностным впечатлением, не углубляясь в суть строения формы предмета. В искусстве, как и в любой науке, к изучению натурного предмета необходимо подходить с научной точки зрения. Подходить к работе следует осознанно, не довольствуясь копированием внешних форм, которые видит глаз. Такое рисование не будет способствовать успешному выполнению работ по изображению как простых, так и сложных форм.

Рисование геометрических форм малоопытным рисовальщикам кажется на первый взгляд достаточно легким. Но это далеко не так. Не имея достаточного опыта в рисовании, студенты легко привыкают к механическому копированию. Поэтому при изображении более сложных форм можно легко запутаться. Для более уверенного овладения рисунком прежде всего необходимо освоить методы анализа форм и принципы геометрического построения простых тел.

Рис.34



Любая форма состоит из плоских фигур: прямоугольников, треугольников, ромбов, трапеций и других многоугольников, которые отграничивают ее от окружающего пространства. Задача заключается в том, чтобы правильно понять, как эти поверхности сочетаются между собой, образуя форму. Для правильного ее изображения студентам необходимо научиться рисовать такие фигуры в перспективе, чтобы без особого труда выделять на плоскости объемные тела, ограниченные этими плоскими фигурами. Плоские геометрические фигуры служат основой понимания конструктивного построения объемных тел. Так, например, квадрат дает представление о построении куба, прямоугольник — о построении призмы параллелепипеда, треугольник — пирамиды, трапеция — усеченного конуса, круг представляется шаром, цилиндром и конусом, а эллипсовидные фигуры — шарообразными (яйцевидными) формами (рис.34).

Все предметы имеют объемно-пространственные характеристики: высоту, длину и ширину. Для определения и изображения их на плоскости пользуются точками и линиями. Точками определяются характерные узлы конструкции предметов, ими устанавливается взаимное пространственное расположение узлов, характеризующее конструкцию формы в целом.

Линия является одним из основных изобразительных средств. Линиями обозначают контуры предметов, образующие их форму. Ими обозначают высоту, длину, ширину, конструктивные оси, вспомогательные, определяющие пространства линии, линии построения и многое другое.

Для основательного изучения геометрические формы лучше всего следует рассматривать в виде прозрачных каркасных моделей. Это позволяет лучше проследить, понять и усвоить основы пространственного построения конструкций и перспективного сокращения форм геометрических тел: куба, пирамиды, цилиндра, шара, конуса и призмы. Вместе с тем, такой прием в значительной степени облегчает построение рисунка, в котором отчетливо прослеживаются все пространственные углы, ребра, грани тела, независимо от их поворотов в пространстве и в перспективном сокращении. Каркасные модели позволяют развить у студентов объемно-пространственное мышление, тем самым способствуя правильному изображению геометрической формы на плоскости бумаги.

Для основательного закрепления в сознании студентов объемно-пространственного представления о строении этих форм было бы наиболее эффективным выполнить их своими руками. Модели можно сделать без особого труда из подручных материалов: обыкновенной гибкой алюминиевой, медной или любой другой проволоки, деревянных или пластмассовых реек. В последующем, в целях усвоения закономерностей светотени, можно будет изготовить модели из бумаги или тонкого картона. Для этого необходимо сделать заготовки — соответствующие развертки или отдельно вырезанные плоскости для склеивания. Не менее важен сам процесс моделирования, который больше принесет пользы для осознания обучающимися сущности строения той или иной формы, чем использование уже готовой модели. Для изготовления каркасных и бумажных моделей потребуется немало времени, поэтому в целях его экономии не следует делать модели большого размера — достаточно, если их габариты не будут превышать трех, четырех или пяти сантиметров.

Поворачивая изготовленную бумажную модель под разными углами к источнику света, можно проследить за закономерностями света и тени. При этом следует обратить внимание на изменение пропорциональных отношений частей предмета, а также на перспективное сокращение форм. Приближая и отдаляя модель от источника света, можно увидеть, как меняется контрастность освещения на предмете. Так, например, при приближении к источнику света свет и тень на форме приобретают наибольшую контрастность, а по мере удаления становятся менее контрастными. Причем, близлежащие углы и грани будут наиболее контрастными, а углы и грани, находящиеся в пространственной глубине,

— менее контрастными. Но самое главное на начальном этапе рисования
— это умение правильно отображать объемно-пространственную конструкцию форм с помощью точек и линий на плоскости. Это является основополагающим принципом в освоении рисунка простых геометрических форм, а также при последующем изучении более сложных форм и осознанном их изображении.

Для последовательного изучения, анализа форм и выполнения рисунка геометрических тел следует рассмотреть приемы и принципы их построения на плоскости.

В целях соблюдения последовательности в работе над рисунком, основанной на принципе «от простого к сложному», необходимо вначале изучить простые геометрические тела: куб, призму, пирамиду, цилиндр.

Рисование куба

Куб является одним из самых простых геометрических тел. Чтобы лучше понять геометрическую форму куба, его пространственную конструктивную схему (структуру), рассмотрим каркас куба. Это дает возможность ясно представить объемно-пространственную характеристику его формы, позволяет видеть его конструктивные узлы — точки, невидимые на обычных телах.

Рис.35



Куб характеризуется восемью точками на углах и двенадцатью линиями ребер. Соотношения сторон куба составляют пропорцию 1:1:1. Для того чтобы куб выглядел достоверно в трехмерном изображении, студентам следует определить такую точку зрения, при которой предмет выглядит достаточно убедительным в объеме. Изображение каркаса куба производится с учетом его пропорций, по законам перспективы. При обычном взгляде сверху (в ракурсе) основание каркаса куба (квадрат) выглядит ромбом. Перспективное построение куба в соответствии с его поворотом следует начинать с квадрата основания, т.е. с его плана, лежащего в горизонтальной плоскости, уходящей в глубину до линии горизонта (рис.35). Чтобы получить нижнее основание (ромб), необходимо обозначить четыре точки и соединить их четырьмя линиями. Из точек основания проводят вертикальные линии — ребра. Для завершения построения, как и в первом случае, обозначают четыре точки и, соединив их четырьмя линиями, получают верхнее основание куба (ромб). Необходимо отметить одну немаловажную деталь, касающуюся характера линий при построении изображения на плоскости. Кроме соблюдения пропорции и перспективы, линии, определяющие пространственную глубину, должны быть проведены в различной степени контрастности. Линии близлежащих ребер следует проводить более контрастно, чем тех, что находятся в перспективном удалении. Причем разница линий должна быть предельно различимой в соответствии с пространственной глубиной.

Рис.36. Измерение пропорциональных величин



Перспективный рисунок куба может быть сравнительно легко построен и проверен различными способами. Одним из таких способов являются приемы, давно применяемые на практике старыми мастерами, — это сравнение и визирование. Для определения основных больших размеров предмета в рисунке важны видимые, перспективно измененные их соотношения, а не реальные размеры объекта и его частей. Так, например, отношение ширины какой-либо грани к высоте переднего ребра вымеряют карандашом на вытянутой руке, перпендикулярно лучу зрения, совмещая тыльную сторону карандаша с краем формы предмета измеряемой части модели. При этом большим пальцем отмечают видимые размеры частей предмета. Не меняя положения большого пальца на вытянутой руке и поворачивая карандаш в вертикальном положении, соотносят этот отрезок карандаша с вертикальным ребром куба, определяя визуально их различия (рис.36).

Работая над конструктивным построением куба, нужно внимательно следить за его перспективным сокращением. Для этого необходимо мысленно представить форму с данной точки зрения в плане, т.е. увидеть ее сверху. Такое представление дает возможность лучше разобраться, как согласуются плоскости между собой и в целом. В рисовании с натуры важно правильно передать не только видимые соотношения величин, но и величины углов между основаниями двух видимых граней, т.е. перспективные ракурсы.

Для их правильного определения следует сделать проверку механическим способом визирования. Держа карандаш за кончик на вытянутой руке, нужно совместить линию самого карандаша с вершиной переднего нижнего угла основания предмета и определить на глаз угол наклона предмета в перспективе. Запомнив увиденное, проведите на своем рисунке соответствующую вспомогательную горизонтальную линию. Сравнивая величину наклона (угла) правой и левой сторон модели, уточните рисунок. При необходимости дополнительного уточнения следует повторить проверку. На рис.36 наглядно показаны способы измерения размеров и проверки перспективного наклона горизонтальных ребер куба. Заметим, что, рисуя с натуры, не нужно злоупотреблять приемом визирования, поскольку он носит чисто механический характер определения размеров и не способствует развитию глазомера. Им пользуются на начальной стадии обучения рисованию с натуры, и он должен служить лишь для вспомогательного контроля и проверки уже выполненных работ.

При положении куба со смещенным несколько вправо от центра передним вертикальным ребром горизонтальные ребра его левой грани в перспективе будут приближаться к горизонтали, а ребра правой, наоборот — отклоняться от нее. Следовательно, чем больше сокращается правая грань, тем меньше будет сокращение левой и наоборот. Это обусловлено взаимным прямоугольным расположением плоскостей куба.

Для лучшего усвоения материала по изучению геометрических тел необходимо выполнить академическое задание по рисунку куба. Усваивая закономерности строения формы куба, следует иметь в виду, что за их соблюдением нужно следить на протяжении всего процесса рисования с натуры. Работа над длительным рисунком требует соблюдения методической последовательности как в анализе строения формы, так и в процессе построения изображения. Это дает возможность закреплять отдельные этапы учебного рисунка, без чего невозможно понять основной смысл учебного материала. При этом следует отметить, что членение процесса работы над рисунком на отдельные этапы носит достаточно условный характер. Это связано с ошибками в решении задач, которые могли быть допущены на предыдущем этапе, и необходимостью их исправления в процессе работы.

Рис.37. Последовательность работы над рисунком куба



Рассмотрим последовательность выполнения рисунка куба (рис.37).

1. Рисунок начинают с композиционного размещения предмета на листе. Изображение намечают легкими линиями с боков, сверху и снизу. С учетом ракурса, пропорции и перспективы находят и определяют основные конструктивные точки вершин углов куба.
2. С учетом перспективных сокращений по конструктивным точкам вершин углов намечают общую форму конструкции куба.
3. Уточняют пропорции и перспективное построение объемно-пространственной формы куба. Определяют границы собственной и падающей теней.
4. С помощью светотональных отношений выявляют объемную форму куба. Наносят собственные и падающие тени. Определяют фон.
5. Полная тональная проработка формы. Работа светотональными отношениями: свет, тень, полутень и рефлекс.
6. Подведение итогов. .Проверка и обобщение рисунка (цельность).

Рис. 38. Перспективное построение куба

Рисование призмы

Продолжая рассматривать принципы построения конструкции объемных тел, необходимо ознакомиться с изображением геометрических форм гранных предметов (трехгранная и шестигранная призмы).

Трехгранная призма характеризуется шестью точками пространственных углов оснований и тремя линиями ребер. Ось призмы определяется линиями, проведенными от пространственных углов оснований перпендикулярно к ее противоположным сторонам. Из точек их пересечения проводят вертикальную линию, которая и будет осью призмы. При построении трехгранной призмы необходимо правильно выбрать точку зрения. Предмет должен быть изображен таким образом, чтобы он выглядел трехмерным, с двумя видимыми плоскостями и передним ребром, несколько смещенным в сторону. Трехгранная призма при таком повороте будет наиболее выразительна, объемна и целесообразна при условии, что предмет расположен в оптимальном перспективном ракурсе.

Большие трудности испытывают студенты при определении величин отрезков граней в перспективном ракурсе на основании призмы. Чтобы избежать ошибок, рекомендуется использовать дополнительную окружность (в плане, вид сверху), на которой, в соответствии с видимым положением предмета, точно определяются пространственные углы основания призмы. Таким образом, для правильного изображения призматических форм необходимо построить цилиндрическую схему с последующим построением в ней гранных форм.

Рис. 39-41



Построение трехгранной призмы следует начинать с проведения горизонтальной линии (она должна быть проведена строго горизонтально). Это дает возможность правильно определить положение поверхности оснований призмы по отношению к оси тела. После чего следует провести вертикальную осевую линию. Отмечая радиус основания, нарисовать окружность (эллипс) в перспективном ракурсе (рис.39). Для правильного определения пространственных точек углов основания на эллипсе необходимо над ним, в соответствии с радиусом эллипса, по одной оси нарисовать круг. Рисуя его, проверить, насколько правильно он нарисован, так как на искаженном круге невозможно будет точно определить пространственные точки и величины отрезков граней. От того, как верно они определены на круге, во многом будет зависеть правильность изображения поверхности основания призмы и всего предмета в целом.

Точно определив на круге видимое положение точек пространственных углов основания призмы, перенесите их на эллипс. Для определения ее верхнего, основания следует повторить рисунок эллипса, после чего, соединяя вертикальными линиями ребер пространственные точки оснований, получают построение изображения трехгранной призмы. На перспективном изображении призмы окружность (эллипс) нижнего основания должна быть несколько шире верхней.

Производя построение предмета на плоскости, следует строго соблюдать пропорции и перспективу. Для большей выразительности ее объемно-пространственной характеристики следует выделить ближние края формы более контрастными линиями, ослабляя и смягчая их по мере удаления. Во время продолжительного, многочасового занятия рисунком можно постепенно избавиться от всех вспомогательных линий. Рисунок в процессе построения следует выполнять легким нажимом карандаша на бумагу, с тем, чтобы по мере уточнения изображения можно было корректировать и удалять ненужное.

Шестигранная призма характеризуется двенадцатью точками пространственных углов основания и шестью линиями ребер. Ее ось определяется линиями, проведенными от противоположных пространственных углов основания, где точка их пересечения будет центром, через который проходит ось призмы. Для правильного определения ее пространственных углов, так же, как и при построении трехгранной призмы, необходимо начинать работу с построения эллипса и окружности под ним. В соответствии с видимым положением предмета при данной точке зрения следует правильно определить на окружности точки пространственных углов правильного шестигранника. Необходимо обратить внимание на поворот призмы, не следует рисовать шестигранную призму при симметричном расположении ее плоскостей. Поэтому при выборе места рисования нужно сесть так, чтобы предмет выглядел наиболее выразительно, объемно, как, например, показано на рис.40.

Перспективное построение шестигранной призмы производят тем же способом, как и при изображении трехгранной призмы. Сложность состоит в правильном определении с видимого положения перспективно сокращенных граней, их пропорциональных отношений. В этом случае также следует пользоваться вспомогательной окружностью в плане у нижнего основания призмы, как показано на рис.40. Построив окружность основания призмы, нужно определить шесть пространственных углов по окружности. При этом важно правильно отложить равные отрезки с учетом поворота призмы, т.е. с видимого положения. Соединяя точки легкими линиями, необходимо проследить за параллельностью противоположных сторон. Получив точки пространственных углов основания, так же, как и в первом случае, следует перенести их на нижнее основание эллипса. Необходимо отметить, что при переносе пространственных углов на основание эллипса учитывают перспективное сокращение его дальней половины, хотя эти изменения и несущественны. Главное, не допустить обратной перспективы.

Соединив линиями все точки на основаниях, приступают к проверке выполненных работ. Замеченные ошибки, не откладывая, исправляют. В целях достижения наибольшей выразительности изображения пространственной формы нужно ближние вертикальные и горизонтальные линии ребер усилить, а дальние — ослабить. При необходимости продолжения работы над рисунком следует избавиться от вспомогательных линий построения при помощи ластика.

Трехгранная пирамида (рис.41) характеризуется тремя точками пространственных углов основания, точкой вершины и шестью линиями ребер.

Для правильного изображения пирамиды рисунок следует начинать с построения ее основания, что аналогично построению призматической формы. Соединив точки пространственных углов основания линиями, необходимо найти конструктивную ось пирамиды и точку ее вершины.

Положение конструктивной оси определяется линиями, проведенными от пространственных углов основания перпендикулярно к его сторонам. От точки пересечения проводят вертикальную линию. Затем необходимо определить положение точки вершины пирамиды на осевой линии, что осуществляется в соответствии с пропорциональной величиной высоты натурной модели. После чего следует соединить вершину с пространственными углами основания.





Рис. 42-43



Четырехгранная пирамида (рис.42), в отличие от трехгранной, характеризуется четырьмя точками пространственных углов основания, точкой вершины и восемью линиями ребер. Конструктивная ось пирамиды, аналогично трехгранной, определяется соединением линиями их противоположных пространственных углов. Из точки пересечения проводят вертикальную (осевую) линию, на которой должна быть обозначена точка вершины пирамиды.

При построении пирамиды в горизонтальном положении следует обратить внимание на положение оси пирамиды по отношению к центру ее основания (рис. 43). При этом плоскость основания пирамиды по отношению к ее конструктивной оси должна находиться строго под прямым углом, то есть перпендикулярно, независимо от положения предмета при данной точке зрения. Структура строения тела также остается неизменной.

Рисование тел вращения

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел. Чтобы лучше разобраться в принципах конструктивного построения формы цилиндра и конуса, следует обратить внимание на рис. 44, где они изображены в виде прозрачных проволочных моделей. На рисунках ясно выражены конструктивная основа и объемно-пространственная характеристика формы предметов. Задача состоит в том, чтобы научиться грамотно и правильно изображать их на плоскости. Для этого необходимо усвоить основные принципы и способы конструктивного построения таких изображений.

Рис.44	Рис.45



Прежде чем перейти к построению тел вращения необходимо обратить внимание на одно обстоятельство. В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе. Для наглядности приведен рис.46, где показаны типичные ошибки, допускаемые студентами при рисовании оснований цилиндров. Так, основание первого представляет собой фигуру из двух дуг, образующих при пересечении острые углы по краям, из-за чего отсутствует впечатление круга в ракурсе. Во избежание подобных ошибок, попробуем выполнить следующую работу. Вырежем из картона круг, вставим по его краям симметрично две кнопки с пластмассовой головкой. Затем, держа большим и указательным пальцами головки кнопок, рассмотрим круг в разных наклонных положениях. Вращая его вдоль оси, мы увидим, как окружность изменяет форму, превращаясь из круга в более узкую фигуру. Но как бы мы ни поворачивали круг, он никогда не образует углов, а принимает форму замкнутой кривой с плавным изгибом очертаний боковых контуров. Для примера рассмотрим рисунок колец, расположенных в разном перспективном ракурсе (см. рис.45). В зависимости от положения колец в ракурсе, их форма постепенно изменяется. Чем выше линия горизонта, тем больше расширяется кольцо (круг, окружность) и, наоборот, по мере приближения к линии горизонта кольцо сужается, превращаясь постепенно в форму в виде прямой линии, когда линия горизонта (уровень глаза) окажется на одном уровне с кольцом.

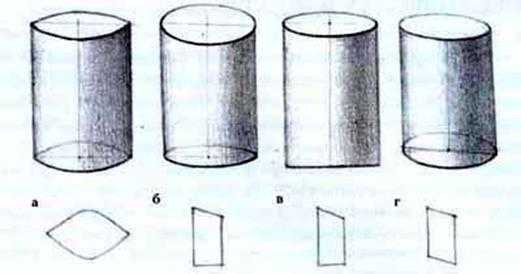

Рис.46. Типичные ошибки, допускаемые при рисовании цилиндра: а — вид сверху; б,в,г, — вид слева	Рис.47



При низком расположении линии горизонта изменение форм колец происходит точно таким же образом, как и в первом случае. Особого внимания заслуживает положение кольца на уровне глаз наблюдателя, когда оно представляет собой прямую линию. В этом случае не только кольцо, но и любая горизонтальная плоскость будет видна как прямая линия, причем не только при горизонтальном, но и вертикальном, и наклонном их положении.

Рассмотрев и изучив окружности и их изменения в перспективном ракурсе, можно перейти к способам и приемам изображения окружностей на плоскости.

Окружность — это замкнутая геометрическая линия, все точки которой отстоят от центра на равном расстоянии.
Эллипс — это замкнутая кривая линия, которая строится на двух взаимно перпендикулярных осях: большой — горизонтальной и малой — вертикальной, делящих друг друга пополам в точке пересечения. В рисунке под эллипсом следует понимать перспективное изображение окружности, где нет углов, а есть плавный переход от ближней части к дальней.

Рис.48



Для правильного перспективного построения эллипса необходимо рассмотреть способы и приемы изображения квадрата с окружностью на плоскости, используя для этого перспективно лежащий квадрат и его диагонали, на которых отмечаются дополнительные точки (рис.48). Построение эллипса есть начальный этап работы над построением цилиндра и других тел вращения в вертикальном положении на горизонтальной плоскости. В качестве примера перспективного построения окружности возьмем предмет, форма которого есть окружность, — спортивный обруч. Для оптимального рассмотрения предмета в ракурсе обруч положим на пол на расстоянии 6-7 метров. Изображение следует начинать с определения линии горизонта и точки схода на ней. В этом случае точка схода окружности обруча будет находиться на уровне вашего глаза (линия горизонта). Определив линию горизонта, пометьте на ней точку схода, а от нее проведите перпендикулярную линию, на которой нужно отметить центр окружности обруча. Через эту точку следует провести горизонтальную линию, параллельную линии горизонта, отложить на ней вправо и влево радиусы обруча, а полученные точки соединить с точкой схода. Имея линии схода с учетом перспективных сокращений, приступайте к определению на глаз длины малой оси эллипса.

Постройте квадрат в перспективе таким образом, чтобы его стороны проходили через полученные засечки. Для этого нужно обвести уже намеченные вспомогательные линии, уходящие в глубину точки схода. Правильной прорисовке окружности способствует определение ее центра, для чего соединяют двумя диагональными линиями противоположные пространственные углы квадрата. Их пересечение даст центр окружности, через который по горизонтали проходит большая ось эллипса. Причем, большая ось эллипса на горизонтальной плоскости всегда горизонтальна, ее длина соответствует горизонтальному диаметру окружности. Его малая ось определяет вертикальную ширину эллипса и находится под прямым углом к большой оси.

Следует уточнить, что при пересечении двух диагоналей точка пересечения должна лежать на вертикальной линии, а не в стороне. Определяя большую ось эллипса, намечайте точки на пересечении с линиями, уходящими в точку схода, а также точки, находящиеся вдоль средней линии — на пересечении с горизонтальными сторонами квадрата, так как эти точки будут основой для правильной прорисовки окружности в квадрате. Вместе с тем, они необходимы для определения точек касания окружностей со сторонами квадрата. Правильно определив их, приступайте к прорисовке окружности (эллипса). По мере ее завершения следует усилить ближнюю часть, а дальнюю — ослабить. Это придает рисунку впечатление пространственности формы.

Как показывает педагогическая практика, большую трудность для студентов представляет построение окружности (эллипса) в квадрате, особенно при изображении архитектурных деталей (капителей) и других сложных форм, связанных с сочетанием цилиндрических тел с квадратными. Так, например, производя построение капители дорического ордера, вписывая окружность в ромб квадратной абаки, зачастую неверно определяют ее горизонтальное положение — большую ось эллипса, что ведет к искажению изображения окружности эллипса и рисунка в целом. Независимо от положения углов ромба капители, эллипс, как уже упоминалось выше, должен находиться всегда в горизонтальном положении. Поэтому в целях упрощения рекомендуется начинать построение подобных предметов с правильного построения эллипса окружности. Построив окружность с учетом видимого положения и ракурса, следует построить на ее основе элемент абаки. Более подробно об этом будет сказано ниже.

Перспективное построение окружностей подводит студентов к правильному изображению предметов, относящихся к телам вращения. Так, например, упражнения по рисованию цилиндра помогут в дальнейшем при изображении сложных по форме предметов, в которых окружность является важным составным элементом. Соблюдая методический принцип последовательности выполнения учебных задач, следует перейти от построения окружностей к построению изображения цилиндра и конуса.

Рисование цилиндра

Цилиндр — геометрическое тело, форма которого состоит из трех поверхностей: двух одинаковых по форме плоских кругов и одной, образующей форму, цилиндрической поверхности. Для того чтобы лучше разобраться и понять конструктивную основу строения формы цилиндра, в качестве наглядного пособия рассмотрим его каркасную модель. Изготовить такую модель-каркас не составляет труда. Для этого можно использовать проволоку — алюминиевую, медную, стальную или из мягкого сплава. Длина большой стороны каркаса может быть в пределах 7-10 см.

Изучение в рисунке каркасных моделей позволяет студентам лучше освоить конструктивную сущность предмета, его взаимосвязь и пространственность формы.

Рис.49. Перспективное построение окружностей оснований цилиндра: а — с одной точкой схода; б — с двумя точками схода



Изображение геометрического тела, расположенного на горизонтальной плоскости в обычном вертикальном положении, следует начинать с построения его основания. Как видно, на основаниях цилиндра имеются круглые по форме поверхности, ограниченные окружностью. С окружностью мы уже ознакомились и знаем методы и способы ее построения на плоскости. Основываясь на методе линейно-конструктивного построения изображения каркасных моделей, следует перейти к рассмотрению изображения цилиндра.

Изображение цилиндра следует начинать с определения основных пропорциональных величин — диаметра оснований и высоты.

Построение плоскостей кругов оснований производят тем же способом, что и при изображении окружностей — вписыванием в квадрат (рис.48).

Рис.50



Ось вращения тела (ось цилиндра) всегда перпендикулярна к плоскостям кругов основания. При прорисовывании окружности в квадратах их вертикальные и горизонтальные оси попадают своими концами в середины сторон квадрата, т.е. в точки касания окружности со сторонами поверхности цилиндра (рис.48,49).

Рассматривая форму каркаса цилиндра, видим, что нижнее основание шире верхнего, следовательно, ближняя высота поверхности цилиндра больше, чем дальняя. Их различия обусловлены перспективной закономерностью. При этом необходимо заметить, что чрезмерно широкое нижнее основание цилиндра не способствует правильному и убедительному построению рисунка цилиндра. Поэтому ширина нижнего эллипса относительно верхнего должна быть чуть больше, равно как при наблюдении цилиндра с дальней точки зрения, а не с ближней.

При изображении окружностей оснований эллипса на гипсовом цилиндре его нижнее основание следует прорисовывать насквозь, т.е. видимым, с последующим его удалением для продолжения работы с помощью светотеней. Это даст возможность проследить за различиями в размерах оснований.

Завершив перспективное построение окружностей оснований цилиндра, приступайте к прорисовке краев формы образующей поверхности, соединяющей оба круга. При этом линии не должны быть чрезмерно контрастными, так как они находятся дальше, чем ближние поверхности цилиндра — ближние края эллипса и его изображающая поверхность. Однако без усиления линий ближних краев оснований получить в рисунке достаточное впечатление объемно-пространственной формы невозможно.

По окончании работы над построением рисунка цилиндра необходимо приступить к его проверке. Проверять следует, отходя от своего места на расстояние не менее 2-4 м, в зависимости от размера рисунка. Чем больше его размер, тем с большего расстояния его следует рассматривать.

Внимательно проверив допущенные в процессе работы ошибки, их следует, не откладывая, исправить.

Изображение цилиндра в горизонтальном положении имеет свои особенности в отличие от построения цилиндра в вертикальном положении. Это обусловлено его цилиндрической образующей поверхностью, связывающей между собой оба круглых основания цилиндра. Для примера рассмотрим каркас цилиндра (рис.52).

Рис.51. Последовательность рисования цилиндра



Цилиндр в горизонтальном положении можно строить на основе прямоугольной призмы. Это облегчает объемно-пространственное и конструктивное построение цилиндра, позволяет правильно определить ось вращения по отношению к оси эллипса и, следовательно, правильно строить окружности оснований (эллипсы). Определив линию горизонта и положение предмета в пространстве относительно угла зрения (в этом случае цилиндр находится несколько сбоку, а точка зрения выше цилиндра), нужно наметить его местоположение. При построении очень важно правильно определить углы горизонтальных направлений предмета на плоскости, поэтому изображение призмы начинают с построения ее основания, у которого все стороны попарно равны высоте цилиндра и диаметру оснований окружностей. В последующем эта призма будет служить каркасом для построения цилиндра в горизонтальном положении.

Построение призмы производят с ближайших к нам точек на пересечении сторон параллелепипеда. В соответствии с положением предмета нужно наметить горизонтальную, уходящую по направлению к точкам схода линию основания сторон призмы. Направления этих двух основных линий, идущих к точкам схода, должны определять основу для правильного построения призмы, а затем — цилиндра. После чего производят построение с учетом перспективы. Для определения точек осевой линии призмы следует провести диагонали противоположных углов ее передней грани. Точка пересечения диагоналей будет центром оси призмы и цилиндра. Чтобы правильно вписать окружность основания цилиндра (эллипс) в переднюю грань призмы, необходимо точно определить прямой угол межд

cyberpedia.su

Электронная библиотека ВГУЭС. Электронная библиотека

Багана Жером	Analyse grammaticale du mot dans la phrase (Грамматический анализ слов в предложении) : Учебное пособие	Учебное издание	2020
Сидоренко Т.В.	Essential English for Law (английский язык для юристов) : Учебное пособие	Учебное издание	2020
Казаков Е.Ф.	Homo nudes : Монография	Научное издание	2020
Багана Жером	Langue francaise: Techniques d`expression ecrite et orale : Учебное пособие	Учебное издание	2020
Кравченко Л.В.	Photoshop шаг за шагом. Практикум : Учебное пособие	Учебное издание	2020
Костромина Е.В.	Авиатранспортный маркетинг : Учебник	Учебное издание	2020
Беляков В.В.	Автоматические системы транспортных средств : Учебник	Учебное издание	2020
Беляков В.В.	Автоматические системы транспортных средств : Учебник	Учебное издание	2020
Братан С.М.	Автоматическое управление процессами механической обработки : Учебник	Учебное издание	2020
Стуканов В.А.	Автомобильные эксплуатационные материалы : Учебное пособие	Учебное издание	2020
Тарасова Т.В.	Аддитивное производство : Учебное пособие	Учебное издание	2020
Зиновьева О.П.	Административное судопроизводство : Учебник	Учебное издание	2020
Махина С.Н.	Административное судопроизводство : Учебное пособие	Учебное издание	2020
Миронов А.Н.	Административно-процессуальное право : Учебное пособие	Учебное издание	2020
Кисленко В.Н.	Адсорбция бактерий почвой и её эпидемиологическое значение : Монография	Научное издание	2020

abc.vvsu.ru

ПОНЯТИЕ О ПЕРСПЕКТИВЕ.
ПРОСТЕЙШИЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА.

Первое занятие, посвященное объемно-пространственному рисунку. На простейших геометрических телах рассматриваются принципы изображения в перспективе. Это скорее схемы, неоспариваемые «азбучные» истины, которые необходимо запомнить на данном этапе, чтобы, впоследствии не задумываясь, механически применять в работе. Именно поэтому не используются постановочные предметы. Как правило, ученики справляются со всеми заданиями в течение одного учебного дня.

ПОНЯТИЕ О ПЕРСПЕКТИВЕ

Дать понятие перспективного изображения на примере построения остроугольной перспективы параллелепипеда. Рисунок выполняется преподавателем в присутствии ученика поэтапно и сопровождается комментариями.

Материалы: писчая бумага А-4, простые карандаши, ластик.

Этапы

1. Провести линию горизонта (в любом месте писчего листа) и восстановить перпендикуляр (любой длины) ближайшего ребра параллелепипеда, пересекающий линию горизонта.

2. Отметить на линии горизонта две точки схода А и В по разные стороны от ребра-перпендикуляра на любом расстоянии. Соединить концы отрезка, обозначающего ребро параллелепипеда, с точками А и В.

3. Между линиями соединения восстановить еще два ребра на произвольных расстояниях от ближайшего.

4. Соединить концы отрезков, обозначающих ребра с теми точками схода, с которыми они еще не соединены. Например, концы отрезка, ближайшего к точке А соединить с точкой В и наоборот. Точки пересечения вновь проведенных линий будут являться вершинами последнего четвертого ребра параллелепипеда.



5. Выявить утолщенными линиями получившееся геометрическое тело, считая его прозрачным, причем видимые ребра выделить жирнее. Обозначить вершины параллелепипеда буквами CDEFGKLM.

6. Рассмотреть полученное изображение и отметить, что параллельные в реальной жизни ребра DM, CL, FK, EG сходятся в точке А и на рисунке параллельными не являются. Аналогичная ситуация с другой четверкой ребер DF, CE, MK, LG. Вертикальные же ребра сохраняют свою параллельность и перпендикулярность линии горизонта (так как мы принимаем, что параллелепипед лежит на горизонтальной поверхности и размеры его сравнительно невелики). Сходиться «вертикальные» ребра будут только при отображении длинномерного предмета: например, высотный жилой дом.

. Перпендикулярность относительно линии горизонта будет нарушаться в случае наклона предмета по отношению к горизонтальной плоскости.

. Прежде, чем начать упражнения, посвященные построению геометрических тел, необходимо отметить, что остроугольная перспектива гротескна и в обычной жизни встречается нечасто (перспектива уличной застройки в городском пейзаже, умышленное искажение формы, усиливающее эмоциональное восприятие и т.д.). Однако она наиболее наглядно демонстрирует основное правило перспективы: ближайший предмет (ребро) всегда больше следующего за ним, аналогично фонарным столбам вдоль дороги. Соответственно линии, ограничивающие горизонтальные плоскости или параллельные им, никогда не параллельны на рисунке и будут иметь соответствующие общие точки схода, т.е. будут сближаться, удаляясь от ближайшего предмета (линии, ограничивающие дорогу и сходящиеся в точке О на горизонте).

ПРОСТЕЙШИЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА

Построение простейших геометрических тел: куб (параллелепипед), цилиндр, конус, «лежащий» цилиндр.

Задание 1
«Куб (параллелепипед)»

По-возможности стараться изобразить куб, хотя, как правило, все равно получается параллелепипед.

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Этапы

1. Взять лист А-4 писчей бумаги. Начать построение с ближайшего ребра.

2. Далее нарисовать «открытую книжку», учитывая, что пары линий, расположенных по одну сторону от «корешка» обязательно должны сходиться. Рисунок невелик, куб – небольшой предмет, поэтому сближение исчисляется долями миллиметра, но оно необходимо, дабы избежать обратной перспективы, когда предмет «выворачивается» на зрителя, встает дыбом (см. рис. в конце подпункта 5).

.   Может возникнуть вопрос: «Почему мы не ищем точек схода и, вообще, не повторяем построения разобранного ранее рисунка?» Дело в том, что это была просто «наглядная картинка», иллюстрация к теории: столь сложное построение очень редко используется в рисовании малых форм: натюрморты, элементы интерьера и т.п. На основе нее нужно просто понять и запомнить, как аксиому, принципы изображения в перспективе.

3. Восстановить перпендикуляры между линиями, идущими по обе стороны от « корешка», тем самым, обозначив две видимые грани и три вертикальных ребра куба.

.   Пока условно принята фронтальная перспектива на ближайшее ребро, поэтому вновь появившиеся ребра будут расположены на приблизительно одинаковом расстоянии от него, а последнее, четвертое, может и вовсе совпасть с ближайшим (см. рис. в подпункте 4). «Фронтальность» заключается в том, что ближайшее ребро расположено «лоб в лоб» к зрителю и, соответственно, две видимые грани куба равны, а линии, их ограничивающие, имеют попарно одинаковые углы наклона относительно ближайшего ребра.

.   «Условность» же предполагает, что это все-таки рисунок, а не чертеж, поэтому углы могут оказаться чуть разными, что изменит общий вид изображения. Подробнее о зависимости углов наклона и получаемого изображения будет рассказано в разделе «Простейшие бытовые предметы».

4. Учитывая основные правила перспективного построения, дорисовать оставшиеся «горизонтальные» ребра куба и, соединив их точки пересечения, получить последнее вертикальное ребро.


Фронтальный рисунок куба
(ребра ближайшее — первое
и дальнее — четвертое совпадают)

На данном этапе преподаватель обязательно должен проверить правильность рисунка. Если есть искажения, неточности (линии расходятся, строго параллельны, вертикальность нарушена и т.п.), ученику выдаются угольник и линейка, чтобы он мог предметно убедиться в ошибке и исправить ее (иногда используя эти же чертежные инструменты).

ПРИМЕРЫ НЕПРАВИЛЬНО ВЫПОЛНЕННЫХ ЗАДАНИЙ

Вертикальные ребра не поддерживают перпендикулярность к горизонтальной оси,
горизонтальные же ребра не «сходятся», а «расходятся»,
направляясь к предполагаемой линии горизонта

Слишком активное схождение горизонтальных ребер

Верхние горизонтальные ребра расходятся
(жирной линией выделено правильное направление ребра)



5. Выделить получившийся рисунок геометрического тела разнотолщинными линиями, сохраняя его прозрачность и не убирая линий построения. Видимые части — ярче, жирнее, невидимые – бледнее и тоньше. Сравнить с рисунком, иллюстрирующим обратную перспективу, чтобы окончательно развеять сомнения по поводу «параллельности» в жизни и на листе.

Прямая перспектива		Обратная перспектива

6. Самостоятельно нарисовать несколько кубиков-параллелепипедов (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).

ПРИМЕРЫ

Рисунок В.К.
Рисунок М.А.

Задание 2
«Цилиндр»

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Этапы

1. На листе А-4 писчей бумаги провести вертикальную ось.

2. Произвольно показать горизонтальные оси, так как предмет строится не с натуры.

3. Отметить на горизонтальных осях точки, симметричные относительно вертикальной оси и соответствующие ширине цилиндра (произвольно).

4. На вертикальной оси, симметрично горизонтальным, отметить еще четыре точки, характеризующие степень раскрытия эллипсов-оснований.

5. В точках, расположенных на горизонтальных осях, нарисовать четыре «скобки».

6. Соединить концы «скобок» и точки, расположенные на вертикальной оси. Придать получившимся фигурам форму правильного эллипса.

7. Соединить крайние точки эллипсов, расположенные на горизонтальных осях, вертикальными линиями.

8. Самостоятельно нарисовать несколько цилиндров (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).



ПРИМЕРЫ

Рисунок Н.Ш.		Рисунок M.A.

.   Рассмотренный способ – упрощенный вариант рисования цилиндра, однако он, тем не менее, верен для отображения предметов сравнительно небольшого размера, какие, как правило, и встречаются в различных натюрмортах, бытовых постановках т.п. Но, если быть абсолютно последовательным в вопросах перспективы, то «стоящий» цилиндр, требуется вписывать в «стоящий» параллелепипед.

.   В таком случае точки, расположенные над горизонтальными осями, будут к ним ближе, чем расположенные ниже (перспективное сокращение расстояний).

.   Степень раскрытия верхнего эллипса уменьшится по сравнению с нижним. И вообще, они превращаются в сложные геометрические фигуры – «неправильные» эллипсы.

.   Однако все эти нюансы бывают явными лишь при изображении большеразмерных предметов, например, заводская труба или колонна здания. Поэтому нецелесообразно загружать ученика знанием академического метода, излишне усложняющем процесс построения на данном этапе. Если только он сам не проявляет активного интереса к этой проблеме.

Задание 3
«Конус»

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Задание можно предложить для самостоятельного выполнения по аналогии с построением цилиндра. При этом преподаватель должен внимательно отслеживать этапы работы: вертикальная ось, горизонтальная, построение эллипса, точка вершины и соединение ее с полученным основанием конуса. При нарушении последовательности надо вмешаться и поправить рисующего. После первого опыта следует сделать еще пару рисунков геометрического тела. Обсудить, если требуется, исправить (желательно по мере выполнения каждого рисунка).

Рисунок Н.Ш.

Задание 4
«Лежащий» цилиндр»

Задание более сложное, чем предыдущие, поэтому рекомендуется учитывать состояние пациента. При необходимости можно выделить отдельный учебный день после темы «Простейшие бытовые предметы». Занятие заполнить не только прорисовкой «лежащего» цилиндра, но и построением бытового предмета подобной формы (баллончик из-под краски, бутылка) для закрепления полученных навыков.

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.



Этапы

1. Нарисовать произвольно повернутый параллелепипед, основанием которого является квадрат.

2. Разбить основания осями, причем вертикальные будут чуть смещены к дальним ребрам по законам перспективного построения. Выделить точки пересечения осей с ребрами.

3. Пользуясь полученными точками, построить «неправильные» эллипсы.

4. В основаниях провести диагонали от дальнего верхнего угла к ближнему нижнему. Отметить точки пересечения с эллипсами.

5. Пользуясь полученными точками, построить «неправильные» эллипсы.



6. Самостоятельно нарисовать несколько цилиндров (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).

Рисунок М.А.

Задание 5
«Отрицательный» цвет в геометрическом теле»

Проявить «отрицательный» цвет в геометрическом теле (создать негативно заряженный образ в рамках простейшего геометрического тела). Задание дается для того, чтобы снять умственное напряжение, расслабить и эмоционально взбодрить ученика. Кроме того, оно служит для совершенствования полученных ранее знаний.

Материалы: писчая бумага А-4, шариковая ручка, простые карандаши, ластик, угольники, линейка, акварельная бумага (ватман), акварель, кисти, баночки для воды, тряпочка.

Этапы

1. Продемонстрировать выполненные ранее ученические работы на эту тему.

ПРИМЕР 1

Рисунок Ж.О.

.   «Я очень не люблю жаб. А у них на коже такие противные влажные бугры. Поэтому я и нарисовала слезящийся конус-выступ мерзкого зелено-бурмалинового цвета». Цель достигнута и вполне элегантно.

ПРИМЕР 2

Рисунок Г.Е.
(фломастеры по акварели)

.   На вопрос: «Что это?», пациент ответил: «Да это просто гроб!» Без особых затей, но задача решена.

2. Предложить ученику придумать легенду, включающую какое-либо геометрическое тело, но не рассказывать ее.

3. Нарисовать на листе ватмана формата А-4 соответствующее геометрическое тело, учитывая правила размещения единичного предмета на листе. Преподавателю следует проверить правильность рисунка.

4. Подать его акварелью выбранных тонов.

5. Рассказать (после обсуждения записать) объяснение-эссе. Обсудить работу.



Домашнее задание

1. Нарисовать проработанные на занятиях геометрические тела (куб, параллелепипед, конус, цилиндр) на листах писчей бумаги формата А-4 в количестве не менее трех предметов каждого вида. Предметы должны быть разного размера, прозрачны, построены и выявлены при сохраненных линиях построения.

2. Построить геометрические тела: шар, призма, усеченный конус, предварительно самостоятельно продумав этапы и элементы построения. Предметы должны быть разного размера, прозрачны, построены и выявлены при сохраненных линиях построения. Работа выполняется на листах писчей бумаги формата А-4 в количестве не менее трех предметов каждого вида.

3. Поработать с отрицательными эмоциями.

1). Выбрать наиболее актуальную на данный момент и отобразить ее красками в любой технике, стараясь вложить весь мыслимый и немыслимый негатив.

2). Не торопясь разорвать раскрашенный лист на мелкие кусочки.

3). На чистом листе выложить из этих фрагментов «убегающего ежика». Недостающие элементы можно просто дорисовать в любом материале.

4). Придумать и записать историю о получившемся ежике.

www.mochalova.ru

Как сделать объемный рисунок на бумаге ✏ Рисунки карандашом поэтапно

Рубрика: Основы

Итак, дорогие мои, могу уверенно сказать, что вы герои – упорно пройдя через все испытания предыдущей страницы, вы, как самые целеустремленные ученики, оттачивали свои навыки, срисовывая кубик в одном положении – именно так вы учились рисовать объем в рисунке. Бродя по закоулкам новых терминов, вы сумели прийти к выводу, что на бумаге вполне возможно создать пространство. Также вы получили подпитку для развития логического мышления.

Если вы все еще полны сил и решимости, тогда продолжаем вникать в загадочную и своевольную науку под названием «как же все-таки научиться рисовать». Значится, основы рисунка – часть вторая.

Первое, что мы должны знать, прежде чем приступить к следующему практическому занятию, так это то, что абсолютно все, что вокруг нас – любой предмет – основывается на простейших геометрических фигурах, таких например как: куб, круг, конус, цилиндр (в некоторых случаях они могут сочетаться в «костяке» предмета). Сейчас нам нужно взять одну их этих фигур – ну, пусть будет, скажем, уже небезызвестный нам куб.

Надеюсь, вы уже приготовили необходимые принадлежности. Если еще нет, то настоятельно рекомендую поднять обстановку и в творческом беспорядке своего месторасположения выудить на свет божий именно их – а то, знаете ли, рисование пальцем по воздуху не приносит абсолютно никакого результата (ни практического – рисунка ведь не видно, ни теоретического – вы же не увидите, как действует та или иная нарисованная вами линия).

Итак, приготовим в первую очередь бумагу, карандаш (можно огрызок, которым ваш дедуля пользовался в школе или же современный солидный полноценный карандаш), ластик (в вашем школьном пенале обязательно должен был сохраниться хоть маленький кусочек, хотя… если у вас есть младшие сестры и братья, попробуйте одолжить у них), ну и, разумеется, линейкой пользоваться мы совсем не будем.

Приготовили? Отлично. Теперь берем карандашик и приступаем к мучению бумаги.

Аккуратненько вырисовываем грани и стороны куба – только те, которые смотрят прямо на нас. Если вы сейчас в недоумении и у вас в голове возник вопрос «Что?» или же «А как это сделать и по какому принципу?», то я настойчиво рекомендую вам вернуться в начало «игры» – то есть глянуть предыдущую статью «Упражнения на объем«. Ну а тот, кто все хорошенько запомнил, уверенно продолжает наше практическое задание.

Как передать объем в рисунке?

Следующий пункт – это нарисовать рядом (перед или позади) точно такой же куб, но только давайте представим его вращающимся на рисунке. Ближайшие грани нового куба лучше выделять как можно ярче и выразительней, и, соответственно, старайтесь соблюдать пропорции – то есть все линии должны выглядеть естественно, а противоположные друг другу грани нужно рисовать как можно ровнее (тверже, можно сказать) и параллельными. Важно также помнить теперь и о тональном отношении между этими двумя фигурами на вашем листочке.

На рисунке вы можете видеть как примерно оно –  это самое тональное отношение и фигуры вообще – должно выглядеть у вас. Но не забывайте – это всего лишь ПРИМЕРНО. На самом деле расположение кубов на листе может быть подчинено только вашему желанию (лишь бы вы придерживались общих правил – смотри выше).

Для удобства можно заштриховать одну из сторон куба – тогда вам будет проще вертеть этим кубиком в пространстве и ориентироваться в его правильном изображении (то есть следить за тем, чтобы он выглядел естественно и натурально).
Наносить штрих можно или по диагонали, или же параллельно граням, а если вдруг – ну так, совсем вдруг – нам захочется акцентировать определенный угол или грань в кубе, то можно проложить штриховку еще раз, только в противоположную сторону на уже проложенной.

Не стоит забывать о том, что штриховка, как и сама фигура, будет иметь тональность соответственно к ее расположению. Ну вот, к примеру, если кубик будет повернут к нам в лицо одной из граней, то штриховка будет слабеть по мере отдаления. Это подводит нас к понятию Плановости – другими словами расположению фигуры на листе: находится ли она за какой-нибудь фигурой или же прямо перед нами.

Для приобретения необходимых навыков можно рисовать сначала углем (то есть, более мягким инструментом), а уже потом переходить на карандаш, который позволит оттачивать точность и четкость. Но если до ближайшего угольного завода три часа езды на поезде, а магазин для юных художников по какой-то причине недоступен, тогда ничего страшного – рисуем карандашом, просто с более мягким грифелем. А за углем сходите как-нибудь потом.

И еще одно правило, которое поможет придать вашему рисунку эффект живости. В природе есть такая фишка, как отсутствие суровых линий, поэтому рисуя определенную фигуру (или предмет), нужно не забывать о том, что от углов линии грани более выделены (жирные, так сказать), а, доходя до середины, их тональность равномерно снижается. То есть это выходит как дуга – жирный-жирный-толстый-худой-почти прозрачный-худой-толстый-жирный-жирный.

Помните, мы с вами ковырялись в таком замечательном понятии, как перспектива, да? Забудьте сейчас о ней и не вспоминайте, пока я вам не скажу. Сейчас нам нужно научиться рисовать линии – ровнёхонько и прямо, а также разобраться с ужасным лабиринтом плановости фигур на плоскости бумаги.

Ну, что? Рисуем, рисуем и еще раз рисуем, как говорил батенька Ленин. Или он об учебе говорил…. но, вообщем, не важно. Суть остается той же.

Закончили свой шедевр?… Не важно, каков ответ, но сейчас, если ваши глазки устали, да и пальчики тоже, у вас есть возможность передохнуть – если вы не сидите на диете, то можете сбегать за вкусненьким бутербродом и кофе на кухню, а если все же сидите, то вперед на прогулку по свежему воздуху к ближайшему магазину с художественными причиндалами – там вас ждет уголь и неисчерпаемые запасы листов для ваших тренировок.

В общем, просто сделайте перерыв в вашей работе – это можно, более того, даже полезно, ведь на свежую голову и отдохнувший взгляд можно заметить огрехи в своих рисунках и, соответственно, исправить их.

И, когда весь кофе в кружке уже выпит, все новые приобретения (в случае если вы бегали в магазин) рассмотрены и распиханы по своим местам, можете еще раз потянуться и… вернуться к своей работе. Для начала, отойдите на несколько метров от своей работы и оцените ее отвыкшим взглядом. Если вдруг вы обнаружите, что ваши кубики до ужаса неуклюжи, их грани немного кривоваты или стороны в ссоре (ну, расползаются совершенно не поэтично), не расстраивайтесь и не впадайте в депрессию. Такое бывает – Рим ведь тоже не сразу построился.

Упорство и целеустремленность – вот ваши союзники, оптимизм — ваше оружие, а лень и уныние — противники. У вас все выйдет, просто не сдавайтесь. А сейчас вернемся к нашим наброскам и посмотрим, добились ли мы того, к чему собственно и стремились. Давайте глянем, удалось ли передать объем фигуры, то есть выглядит ли она живо (и не важно, что вышло довольно посредственно – люди ведь тоже не идеальны, верно?)

Плановость. Удалось ли вам правильно расставить кубики и с помощью рисунка показать их приближенность или наоборот – отдаление. А теперь оцените ваши старания вообщем – похоже на целое пространство на листе?

Если все удалось (и не важно, что не совсем точно – практика, товарищи, здесь нужна практика), то вы молодцы – даже можете восхвалить себя, как великого (ну почти) и неповторимого (это правда, у каждого ведь рисунок уникальный) художника.

Знаете, что мы только что сделали? Не знаете ведь, правда?.. Мы включили ваше аналитическое мышление. А если у вас что-то из вышеперечисленных пунктов пошло не так – не впадайте в панику, быть может ваше аналитическое мышление ну очень сонное и, чтобы его пробудить, нужно еще раз перечитать все, что вверху (начиная с «Итак…» и заканчивая «пространство на листе»), а если и это не особо помогло, то придется включить смекалку и, прочитав ЕЩЕ раз (ну так, для профилактики) обмозговать каждый пункт.

Готовы? Выдыхаем и поехали дальше.

Хотите, открою Америку, с которой знакомы абсолютно все? Нет, не ту, которая с Обамой, статуей Свободы и фаст-фудом. А ту, которая утверждает, что окружающие объекты (живые и не очень) вписываются и в другие геометрические фигуры, кроме куба.

Ну вот, к примеру, гляньте на любимую фотку в рамочке где-нибудь рядом, а именно на голову человечка, изображенного на ней. Видите? Голова первоначально вполне может вписываться в шар (ну или в овал – это уж как выйдет), а нижняя часть головы может вместиться в форме конуса. То есть, конструктивным началом, частью «костяка» в рисунке головы могут служить и эти геометрические фигуры. А теперь осмотритесь – любой предмет вокруг вас хоть в какую-нибудь геометрическую фигуру да вписывается.

Чтобы лучше уловить понятие основы рисунка, давайте еще немного поиграемся с другими геометрическими фигурками на рисунках – так, как мы перед этим игрались с кубиком, то есть порисуем их в разных ракурсах, повращаем их в пространстве на бумаге.

Про перспективу мы все еще НЕ вспоминаем. Зато помним о фишке в природе – той самой, суть которой чем-то напоминает дугу. Рисунки переднего плана – те, которые к нам ближе – рисуем тверже, а заднего, соответственно, чуть помягче, в зависимости от того, как далеко мы хотим показать этот предмет.

Забудьте об аккуратности на бумаге (и вообще об аккуратности во время работы с карандашом или углем) – сейчас это совершенно не важно. Как и ровные линии, это дело наживное. Можете немного усложнить задание, и вырисовывая всякие разные кубики, проводить еще и плоскость через ту грань, которая заштрихована. НО! Не забывайте, что плоскость (которую мы в свою очередь тоже малюем штриховкой) имеет те же права, что и фигуры – у нее своя тональность, которая соответствует ее направлению и расположению. К примеру, если она направлена вглубь листика, то она как бы угасает.

С помощью этих упражнений вы тренируете свое пространственное зрение, то есть превращаете взглядом простой листик бумаги на собственно определенную живую объемную среду, в котором обитают самые разные фигуры.

Конечно, было бы не плохо выполнять эти задания за мольбертом, но… если у вас нет его, не стоит от отчаяния рвать на себе волосы – простая бумага тоже сойдет, правда, тогда будет немного сложней увидеть всю картину, которая должна выйти, соответственно придется приложить для этого больше усилий.

Не стоит также забывать и о рисовании набросков. По-большому счету их можно разделить на два вида: зарисовки и поиски. Зарисовки – это больше эмоции, чувства и ощущения, тогда как поиски – это уже холоднокровные расчеты. То есть в первом случае работают чувства, в другом – мозг. Тем не менее второй случай приносит больше пользы – он улавливает игру света и тени, само построение объекта, цвет, тональность рисунка, его направленность и движение.

Следующий урок: Наброски

Прошу тебя, проголосуй!

Загрузка…

risunci.com

Натюрморт с геометрическими фигурами

Натюрморт с геометрическими фигурами- как рисовать геометрические фигуры в отдельности мы знаем из этой страницы, также научились применять глазомер и навыки перспективы для построения объемов фигур. Хорошо. А теперь мы возьмем с вами две- три фигуры, расположим ее на предметной плоскости и сделаем рисунок. Скорее всего, когда вы делали макеты геометрических фигур, у вас они получились разных размеров, разные. Для натюрморта с геометрическими предметами нам нужны будут фигуры желательно разные по размеру, так, чтобы в композиции они не имели одинаковых объемов, массы. Так интереснее и гармоничнее.

Я беру шар, конус и куб. Конус- немного одинаков по размеру с шаром, но он устремлен вверх, и если шар- статичная фигура, то конус- динамичная, именно он у меня задает формат- натюрморт в листе будет размещаться вертикально. Ну и третьим я возьму куб. Он будет меньше двух остальных фигур, что даст разнообразие в «ассортименте».

Посмотрите на фото выше. Вот мой натюрморт. Предметная плоскость и фигуры у меня белые, а к этому, сознательно будем считать, что и стена будет тоже белой. Это сделаем для того, что- бы нам не мешали дополнительные тона в рисунке. Сейчас мы будем не срисовывать, а в первую очередь анализировать и передавать в листе то, что уже знаем. А знать к этому моменту мы уже должны- основные законы рисунка. И зная основные правила и законы в рисунке можно уже после стадии построения не прибегать часто к помощи натуры, так как она может давать вам очень много поводов для того, что- бы отвлечь ваше внимание от основного- мы закрепляем знания.

Обратите внимание на освещение натюрморта. Освещение дает нам возможность правильно анализировать форму предметов, тени здесь не конкурируют с светом и довольно гармонично «пойманы»- аккуратны и лаконичны.

Также советую ставить фигуры так, что- бы они не были выстроены вряд, как солдаты. Пусть одна фигура несколько перекрывает другую, в общем, нужно подумать над красотой самого натюрморта, над красотой композиции в рисунке. В этом вам поможет и внутреннее чутье- вам самим должно нравиться то, что сейчас вам- же и предстоит рисовать.

Можете заменить любую фигуру в натюрморте, возьмите цилиндр или призму. Если трудно пока понять как составить удобный к рисованию натюрморт, просто сделайте так как у меня.

Показываю фото моего натюрморта в начальной стадии рисования. Здесь виден весь планшет, вы можете наблюдать, как у меня закомпонованы предметы в листе.

Для такой композиции лучше будет повернуть планшет вертикально, иначе конус, а вернее- его вершина будет плохо сочетаться в горизонтальном расположении листа.

Дальше: как найдено место фигур в листе. Общий объем. А общий объем фигур расположен в листе по центру и несколько вверх, что позволяет ему казаться довольно «устойчивым» в пространстве листа. Ну и дальше- сознательно делаю отступы от краев листа, так, что- бы не казались фигуры слишком большими, «не вылазили» из листа, и не были слишком маленькими- «не терялись».

Не забываем и о падающих тенях, которые определяются и определяют направление освещения. Для них также нужно оставлять место в листе. И о предметной плоскости, которая любезно предоставляет место нашим предметам- все предметы расположены на предметной плоскости- постоянно об этом нужно помнить.

Сейчас предметы кажутся довольно гармоничны в пространстве листа, возможно, можно было сделать фигуры немного больше, самую малость, но не обязательно. А так все хорошо. Анализируйте теперь свою работу.

Дальше: приступаем к каждой фигуре в отдельности. Для начала находим пропорциональные соотношения уже не общего объема, а каждого предмета в листе. Находим пропорции при помощи «трех точек», которые дают нам условные углы для построения, определения пропорций (см. как развивать глазомер). И строим фигуры, находим их конструктивое начало. Рисуем, прорисовываем линии построения, с учетом перспективы, выстраиваем конструкцию фигур. Не забываем о тенях.

Теперь, когда вы решите, что все уже выстроили, оставте свою работу минут на 20, отвлекитесь. Через время посмотрите снова и все проанализируйте, проверьте пропорциональные соотношения при помощи сподручных средств- карандаша или линейки, возможно нужно кое- что подправить, подстраховать свой глазомер, проверить свою наблюдательную перспективу.

Итак, выстраивать вы закончили, ничего не намазали, все линии легки и аккуратны, отлично. У некоторых с первого раза так не получится- дело практики. Главное найдите правильно пропорциональные соотношения и выстройте фигуры.

Справа добавлю еще одну картинку- повторим, как находить пропорциональные соотношения предметов в натюрморте, да и вообще- высоты и ширины самого натюрморта в листе. Что значит- находить пропорции по трем точкам. Этих точек построения и воображаемых углов может быть сколько угодно, хоть миллион, главное правильно и грамотно с помощью них выстроить свой натюрморт. Все эти элементы построения условны и при желании могут только слегка намечаться. Это только инструмент, способ, с помощью которого нашему глазомеру удобнее работать и находить различные соотношения в композиции.

Хорошо. Вы все выстроили. Теперь самое время приступать к разделению света и тени в пространстве листа. Сначала проанализируйте где расположены свет и тень просто глядя на натуру. Дальше берем в руки карандаш. Легоньким штрихом, несильно нажимая на бумагу, все, что относится к слову- «тень» или «в тени», отправляем прямой наводкой в тень, то- есть, заштриховываем. Так мы уже на начальном этапе разграничили и обозначили светотень в натюрморте и дальше уже трудно будет запутаться. Начинающему рекомендую пока так и делать, пока вы не научитесь сразу ориентироваться в светотени, ничего не напутав. Определяя сразу, вручную свето- тень, будет трудно потом пойти на поводу у натуры и начать срисовывать темные и светлые «места», «пятна», совсем не понимая их значение в натюрморте. К тому- же, такой способ начала работы позволяет вести и видеть всю работу цельно, не вдаваясь в детали.

Можно ложить штрих строго в одном направлении, как мы обычно это делали, а можно и попробовать сразу моделируя форму, то- есть, по форме.

Смотрите на рисунок. Допустим, если задний план- стена у нас в принципе ровная поверхность, то ее можно несколько интереснее обыграть, поддержав то, как свет лампы ложится на нее и поддержав округлую форму фигур- конуса и шара. Как вы видите, моделируя форму шара, например, я ложу штрих по его форме, по направлению движения тени. И штриховка заднего плана так- же гармонично поддерживает это.

Смотрим дальше: как ложится штрих по форме куба. На нем нет вертикальных штрихов, так как в этом случае они перебивали бы общее направление штриховки. В данном нашем случае штрих на кубе плавно продолжается на шаре и поддерживается штрихом на стене. Штрих на предметной плоскости поддерживает направление штриха на кубе. На конусе тоже нет вертикально направленных штрихов. Все гармонично.

Опять- же, если вам сейчас трудно так работать, то пока можете моделировать форму с помощью того штриха, который у вас получается. Главное- правильно передайте наше условное пространство в листе- тональные взаимоотношения плоскостей в натюрморте, объемы предметов. Но помните, что в любом случае нужно стремиться к аккуратности в работе, к хорошей культуре штриха. Штрих так- же как и передача пространства в листе должен быть грамотным и помогать восприятию рисунка, а не вносить дисгармонию в композицию.

И еще, напомню- не обязательно использовать такой вид штриха, если вам он не нравится. Возможно просто делать небольшие стежки, пусть они накладываются один на один в различном направлении, но штрих обязательно должен моделировать форму и быть аккуратным. Если выбранный вами штрих не позволяет в достаточной мере удачно «вылепливать» форму, то, возможно, от него следует отказаться.

Дальше: давайте проанализируем, как здесь свет распределяется по объемам и как изменяется с удалением от нас. Вблизи это хорошо видно. На кубе будет самый активный свет. За ним идет шар- он тоже имеет освещенную область, но ее я несколько делаю слабее, так как шар находится за кубом и при этом удален от нас дальше. Видите штрихи на самой светлой части шара? Дальше за шаром идет конус. Он также имеет освещенную область, но свет там еще менее активен, чем на шаре, так как находится позади него. И к тому- же, верхушка конуса еще более удаляется, и мы плавно «вштриховываем» ее в пространство. Эти величины возможно трудно по- началу замечать, когда смотрите на натуру, но всегда нужно самому анализировать все, перед тем, как передавать «жизнь» света у себя в плоскости листа, дабы получить в нем условное пространство. Уже который раз повторяю эти слова, но для того, дабы вы уяснили, что не всему, что видит наш глаз, нужно доверять. Не надо срисовывать, нужно думать. Глаз видит свет на всех фигурах, но каковы тональные отношения между фигурами- должны понимать и анализировать вы сами. Помните правило- не вижу, а знаю, и делаю так, как знаю. Это правило со страницы по цветоведению применимо и здесь.

Стена, допустим, в реальности не белая, а имеет серый цвет. Значит тени там, как вы можете видеть на фото- активнее теней на переднем плане, но только лишь потому, что они на плоскости, которая в реальности имеет цвет, или тон темнее, чем на предметной плоскости или на фигурах. И еще потому, что вы смотрите на фотографию. Так вы видите. А мы сейчас сознательно понимаем ее белой, так как нам нужно не срисовать предметы, не показать цвет и тон каждой плоскости, мы самостоятельно осознанно создаем условное пространство в листе. Это сущность рисунка. А если вы хотите заняться тональным рисунком- где передаются не только форма предмета, но и его тон (как тон и цвет в живописи), то такой тоже существует, но принципы там немного другие. О тональном натюрморте говорится здесь.

Также на этом фрагменте рисунка можно увидеть, как будут вести себя тени. Самая активная- падающая тень от куба. Все тени, которые будут удаляться в пространство, будут терять свою активность, НО! все равно будут оставаться тенями. Не забывайте об этом. Теперь давайте посмотрим на всю работу:

Вот такой натюрморт у вас может получиться.
Давайте еще немного проанализируем. Видите, с какой стороны расположено освещение? Не сложно определить по кубу. Его боковая грань освещена наиболее всего. Значит и источник света расположен больше сбоку, чем сверху. Вот потому и предметная плоскость уже изначально будет иметь тональность темнее, чем стена на заднем плане. Единственный участок самый светлый на предметной плоскости- ближе всего к нам, перед кубом. Там даже есть рефлекс от белой освещенной плоскости куба. Но все равно тональность будет сильнее, чем на этой грани куба. И общий тон предметной плоскости будет темнее тона стены. Вот примерно так можно «играть» штрихом и тоном, создавая пространство в листе.

Кстати, рефлексы имеются и на теневой стороне куба, и на шаре- они рефлексируют от предметной плоскости. Видите? Но это только добавляет живости и реалестичности в рисунке, и по прежнему тень остается тенью- рефлекс не должен иметь тональность, равную тональности освещенной поверхности. Когда вы долго смотрите на этот участок на натуре, то вам зачастую может так и показаться, но на самом деле просто нужно дать вашим глазам отдохнуть, а после посмотреть на всю картину целиком, рассеив взгляд и проанализировав все в общем.

Теперь самый близкий к нам участок- излом предметной плоскости, света она получает достаточно для того, что- бы ее не делать самой темной, но возможно, нам нужно было- бы выделить участок под ней (под столом) как самый темный. Но этого делать мы не будем, так как главное действие у нас происходит не под столом. Я считаю, что достаточно того, как активно показан излом предметной плоскости и насколько много отведено в листе места тени, располагающейся под ней. Важное значение этому участку мы передали и здесь этого достаточно. А также заметьте, как ложится штрих в этом месте: также, подчиняясь общему строю, штрих пожжерживает уже созданное настроение композиции горизонтальным направлением линий. И хоть планшет у нас повернут вертикально, фигуры располагаются тоже поддерживая вертикаль, но такой характер штриха нашу вертикальность никак не портит, наоборот, балансирует и придает порядка и статичности. Все сбалансировано, гармонично и прекрасно уживается между собой.

Вот примерно так мы и выстраиваем пространство в листе. Работайте, у вас все получится. Хороший красивый натюрморт с геометрическими фигурами стоит того, что- бы над его созданием немножко потрудиться.

paintmaster.ru

Рисуем куб — Кошкина Анна

Задача видеоурока: научиться  рисовать куб, правильно компоновать куб на листе бумаги, как нарисовать объемный куб.

Из этого урока вы узнаете не только о том, как нарисовать сам куб, но и:

В уроке рассказано и показано рисование куба, и как нарисовать куб карандашом. В уроке показывается как нарисовать куб поэтапно.

Как правильно разместить  (закомпоновать) рисуемый объект на листе бумаги;

Что такое точки схода граней, почему они должны быть и что вообще такое перспектива;

Как выбрать формат листа для рисунка;

Геометрический и оптический центр, зачем они нужны, и как верно их выбрать;

Штриховка, учимся её рисовать правильно;

Расположение источника света, распространенные ошибки студентов в его размещении и последующая работа с ним;

Объясняется понятие  Светотень,   раскрывается, зачем она нужна, и что в неё входит: падающая тень, собственная тень, полутень, рефлекс, блик, свет.

Немножко о заточке карандаша и почему так важно правильно его заточить;

Как правильно искать ошибки в рисунке и устранять их. Не бойтесь проверять себя! Не бойтесь ошибок: их не делает только тот, кто ничего не делает!

Как рисовать и чем отличаются грани на переднем и на заднем плане и почему их нужно рисовать по-разному.

Почему в художественном рисунке параллельные линии сходятся (в геометрии то они не сходятся!).

Почему так важен правильный нажим карандаша.

И многое другое…

Также из этого урока вы сделаете для себя интересные выводы:

Как правильно нарисовать куб!

На до же, тени оказывается неравномерные!

Куб в геометрии и художественном рисунке отличается не только отсутствием или наличием линейки!

И многие другие полезные и интересные умозаключения.

В общем, приятного просмотра!

P.S. от Анны Кошкиной: для лучшей усвояемости материала я бы рекомендовала сначала просмотреть весь видеоурок, и лишь потом, после его окончания, начинать рисовать куб. Самые нетерпеливые могут начинать его рисовать со мной, после того, как я взяла второй листок бумаги.

Итак выкладываю урок как нарисовать куб видео.

Я сделала  кроме рисунка карандашом ещё и рисунок -пояснение (в векторе), почему куб строится так и как нарисовать 3d куб. Но когда Вы рисуете, Вы не сможете отобразить эти две точки схода, но Вы будете понимать построение. Вы можете представить где сходятся линии граней куба, а они сходятся на линии горизонта, то есть на уровне глаз, так как линия горизонта находится на уровне глаз. Кстати, хочу сказать чтобы Вы не путали линию стола, на которой стоит куб, с линией горизонта — это разные вещи, на стол, вы смотрите сверху, так как на нём стоит куб и Вы видите их верхние горизонтальные плоскости (и стола и куба). На этом конкретном рисунке линию стола можно нарисовать там же, где и линию горизонта.

Почему Вы не сможете сделать такое же точно построение, если будете рисовать с натуры, спросите Вы. Да потому, что Вам нужно будет оставить место на длину линий, которые стремятся в точки схода. И фактически у Вас на листе куб получится очень маленьким, когда Вы сотрёте линии построения, которые продолжаются после куба, которые идут в точки схода.

Из этого урока Вы узнаете как нарисовать куб с тенью.

После того, как был снят этот урок, захотелось немножко порисовать — карандаш всё ещё в руке, рядом остался чистый лист бумаги, почему бы и нет? Вот, что у меня получилось за 15 минут работы.

Домашнее задание:

1.Нарисовать куб в разных положениях.

2. Нарисовать спичечную коробку в разных положениях, для лучшего понимания перспективы. Думаю, спичечная коробка есть у всех, поэтому модель будет у всех в наличии. Вот так вышло у меня домашнее задание по рисованию спичечной коробки, на первом курсе.

После рисования куба вместе со мной, и последующей его доводкой светотеневой, то есть штриховкой, возьмите обычный спичечный коробок и, кладя его в разных ракурсах, по отношению к вашей точке зрения порисуйте его. Можно на формате А4. Так, как это у меня показано на моём рисунке. Это моя работа (домашнее задание) за первый курс ВУЗа.

Обратите внимание, геометрические предметы в академическом рисунке рисуются напросвет (как будто бы Вы видите их насквозь). Это делается для того чтобы предметы были изображены верно и Вы представляли себе, как они располагаются в пространстве по отношению к Вам.

Если Вы и после рисования спичечных коробков не поняли, как рисовать куб, или не совсем поняли, порисуйте куб ещё в разных ракурсах, так как все сложные фигуры состоят из простых. А одна из простых фигур — это куб, если Вы не поймёте, как его рисовать, Вам будет сложно впоследствии, при рисовании других вещей. Особенно обратите внимание на конструкцию куба, то есть расположение его граней.

Как нельзя рисовать куб? Есть некоторые точки зрения, с которых куб смотрится неубедительно или некрасиво на бумаге, постарайтесь их избегать. Вот они: В рисунке 1 куб похож на клеточку в тетради, потому, что использована фронтальная перспектива. В рисунке 2 использовано неудачное положение по композиции, так как куб разделили ровно посередине на две части, все его углы и грани получились чётко противолежащими. Такое положение кажется уж слишком симметрично, похоже на чертёж, как в геометрии.

Для обычной срисовки Вам будет достаточно книги Н. П. Костерина «Учебное рисование», там написано и нарисовано очень просто, но немного поверхностно. Но вот если Вы хотите понять, почему рисовать нужно именно так, а не иначе, и как правильно нарисовать не только куб, но и другие предметы в перспективе, то я бы порекомендовала Вам книгу Николая Ли «Основы учебного академического рисунка».

Н. П. Костерин «Учебное рисование»

Николай Ли «Основы учебного академического рисунка»

koshkina.net
