Как сделать летающего змея: техника изготовления различных видов

Практически каждый знаком с таким понятием, как воздушный змей. Сразу представляется веревочка, на которой прикреплен некий предмет, развивающийся по воздуху. На самом же деле мир воздушных змеев куда более разнообразен. Существует множество различных видов воздушных змеев. Они отличаются по размеру, по конструкции, по назначению.

Люди издавна интересовались способностями летающих змеев. Широко их использовали в жизни. И сейчас, не секрет, что конструирование и запуск воздушного змея, это одно из любимейших занятий людей.

Как приятно испытать на себе легкость полета при запуске змея в небо, ощутить себя частью этого летательного аппарата. Особенно если он сделан своими руками. Ты вкладываешь в него часть своей души при создании и, когда видишь, как он поднимается в небеса, то ощущаешь радость за оправданный и вознагражденный труд.

Начиная с 1985 года во второе воскресенье октября во всем мире празднуется Международный день Воздушного змея. В этот день проводятся различные соревнования, мастер-классы. По всему миру проходят фестивали воздушных змеев, где каждый любитель или профессионал может запустить своего летающего змея в воздух.

Такое необычайное и неповторимое занятие, как создание воздушного змея своими руками и его запуск доступен каждому. Нужно только немного времени и желания.

История возникновения летающих змеев

Летающий, по-другому воздушный, змей относится к самым древним летательным конструкциям. Его происхождение приписывают таким странам, как Китай и Малайзия. Считается, что именно в этих странах приблизительно во втором веке до н. э. появилось первое упоминание о воздушном змее. Так, к примеру, в Китае подобная конструкция напоминала змею с головой дракона.

Отсюда и пошло название змей, которое сохраняется и в нынешнее время. Сама идея создания летающего змея была подсмотрена у природы. Для того чтобы сказать, каким образом и при каких обстоятельствах это произошло, существует немало историй, но ни одна из них не имеет точного подтверждения. Значимость и популярность данного изобретения затмили подробности таких вещей.

Применение

С самого начала своего развития воздушный змей нашел применение в таких направлениях, как военное дело, быт и обрядовая деятельность. В военном деле змеев использовали для измерения расстояния территории и объектов врагов при планировании военных операций, а также для деморализации вражеских войск путем устрашения такими воздушными конструкциями. С середины 18 века летающие змеи нашли практическое применение. Так, их начинают использовать в научной сфере при проведении экспериментов. Ломоносов, Эйлер, Ньютон – одни из многих, кто применял воздушных змеев в проводимых ими опытах. Воздушные змеи нашли применение в исследованиях таких направлений, как метеорология, фотографирование местности, спорт и многих других. Для разработки крыльев первых самолетов ценным материалом явилась информация, полученная в процессе изучения аэродинамики летающих змеев. Сейчас же воздушный змей, в основном, применяется в спортивной (к примеру, кайтсерфинг) и развлекательной целях.

Техника изготовления разных видов воздушных змеев

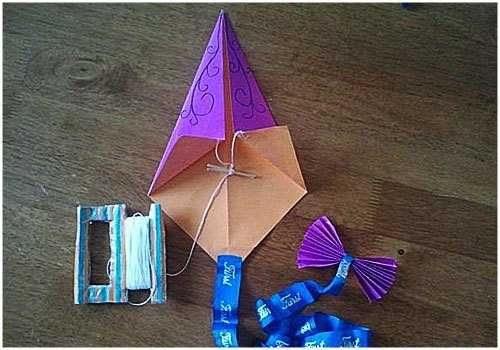

Плоский воздушный змей «Монах»

Данный вид летающего змея является самым простым. Чтобы непосредственно получить необходимую конструкцию, нужно вырезать квадратный лист

Необходимые материалы:

• Бумага формата А4 (также подойдет лист газеты, полиэтилен, нейлон),
• нить длиной 30 см, ленты, нитки (причем, как обычные, так и шерстяные).
• Нитки или же полосы какой-либо ткани пойдут на изготовление хвоста змея.

Техника изготовления змея:

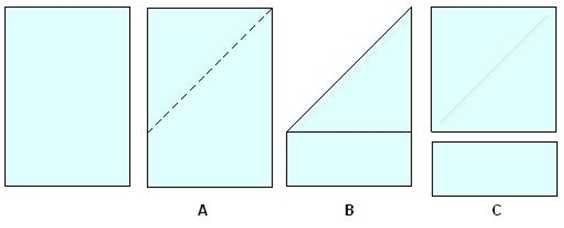

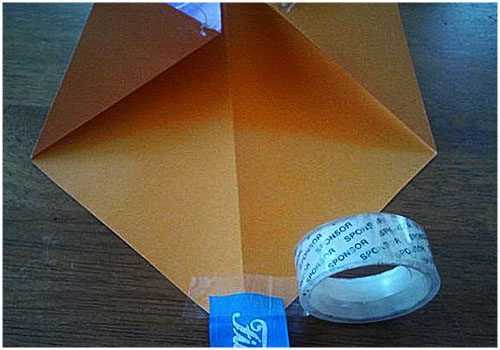

• Приготовить лист формата А4, причем бумага должна быть плотной. Затем расположить правый нижний угол листа таким образом, чтобы он касался наибольшей левой стороны, которая в свою очередь совмещается с меньшей левой стороной. Таким образом, если не учитывать верхнюю полоску, получим фигуру двойного раскрывающегося треугольника. После того как верхний прямоугольник будет отрезан, удастся добиться ровного квадратного листа.
• Провести карандашом или ручкой ось квадрата, соединив линией два его противоположных угла.
• Расположить правую и левую стороны квадрата таким образом, чтобы они оказались примкнутыми к его оси. И как гармошку загнуть уголки два раза вверх.

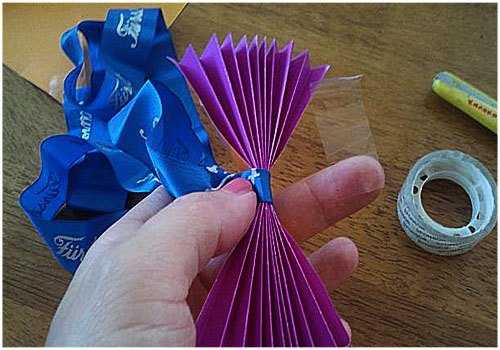

• Получить так называемую «уздечку», путем вклеивания в середину гармошки отведенной нити длиной 30 см. Причем это выполняется с двух сторон гармошки.
• Приготовить веревку для запуска змея и управления им. Необходимо привязать веревку в центре уздечки.

Чтобы сделать хвост для змея, нужно выполнить следующие шаги:

• Добиться длины из ниток не менее 50 см. Столько примерно нужно для воздушного змея средней величины. Если нитки обычные, то нужно сделать 20 отрезков, если шерстяные, то будет достаточно сделать 6.
• Соединить приготовленные отрезки и поближе к концу связать, так чтобы получилась кисточка, или еще можно сделать косичку. Чтобы змей был более красочным, можно добавить на хвост какие-либо яркие предметы. Они могут быть вырезаны из бумаги.
• Прикрепить хвост непосредственно к змею. Нужно через сделанную в нижней части змея дырку, просунуть приготовленный согласно предыдущему пункту хвост. После склеить клеем или завязать на узел.

Воздушный «Русский» змей из бумаги, ткани и дерева

Конструкция данного змея имеет некоторые усложнения, а также требует большего вида материалов.

Необходимые материалы:

• Два тетрадных листа,
• тонкие деревянные рейки 3 штуки, две из них длиной 60 см, а одна – 40 см,
• ткань любого цвета,
• прочная капроновая нить,
• нож,
• ножницы,
• клей,
• пилка небольшого размера,
• линейка для разлиновки,
• карандаш.

Техника изготовления змея:

Сначала необходимо собрать каркас. Для того чтобы это сделать, нужно выполнить следующие шаги:

• Берем две рейки, длина каждой из которых составляет 60 см, находим в них середину и накладываем одну на другую в области середины. Середину можно пометить карандашом. Закрепляем такое положение веревкой в середине.
• Рейку длиной 40 см накладываем так, чтобы ее концы касались двух концов других реек, то есть у самого края, чтобы образовался треугольник. Закрепляем в местах соприкосновения веревкой.
• Берем нитку и обвязываем ее по оставшемуся периметру, слегка натягивая, чтобы образовался замкнутый квадрат, а внутри него были пересекающиеся диагонали в виде реек по 60 см.

После делается обтяжка при помощи ниже представленных шагов:

• Берем два тетрадных листа и склеиваем их по краю большей длины (развернутой стороны).
• Накладываем поверх склеенной бумаги, приготовленный ранее каркас и вырезаем бумагу по размеру каркаса, оставляя от края каркаса по 2 см для загибания.
• Подворачиваем бумагу по краю каркаса и подклеиваем клеем.

Чтобы обтяжка из бумаги была лучше натянута, можно обрызгать ее водой и оставить просохнуть.

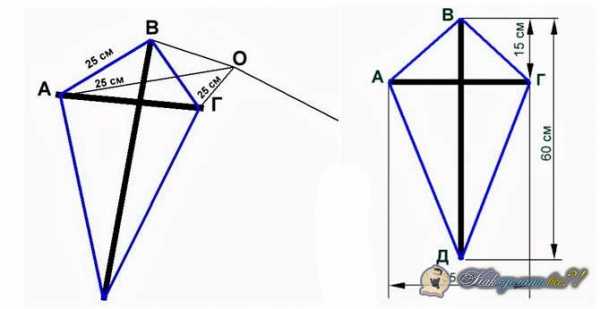

Дальше требуется сделать уздечку (необходимы две нитки):

• Берем булавку и втыкаем туда, где пересекаются рейки. К одному из верхних концов каркаса привязываем один из концов нитки. Вокруг булавки обворачиваем нитку и после привязываем к другому верхнему концу. Помечаем место, где нитка касалась булавки, и убираем булавку.
• Теперь используем вторую нитку уздечки. Переворачиваем змея, укладывая на обтяжку. Привязываем нитку за место пересечения реек в центре.
• В центре, где была воткнута булавка или гвоздик, смотря что использовали, делаем небольшое отверстие. Можно использовать для этого ножницы. Через это отверстие продеваем нитку, полученную на предыдущем шаге.
• Эту нитку проводим к верхней границе змея и в самом конце, где нитка доходит до рейки, делаем на ней пометку карандашом.
• Нитку помещаем под первую часть уздечки, которая взаимодействовала с верхними концами, оборачиваем и делаем узел, затягивая его таким образом, чтобы он завязался на месте пометки карандашом из предыдущего шага.
• Находим другую метку на первой нитке и смещаем узелок на эту метку, завязываем еще один узел для прочности. Узел должен оказаться точно в середине конструкции.

Чтобы сделать хвост, нужно выполнить следующую последовательность действий:

• Берем нитку длиной 60 см, привязываем ее к нижнему краю каркаса, потом ко второму нижнему концу, чтобы получилась полу дуга.
• Отставляем каркас в сторону. Делаем полоски из любой ткани шириной по 7-8 см.
• Связываем полоски между собой обычными узлами, пока не получаем длину хвоста в 4 — 4,5 м. У хвоста на одном конце делается петля, но она не затягивается до самого конца. Далее берем нитку длиной 15 см и проводим ее через не затянутый узел, хорошо завязываем нитку и делаем крепкий узел.
• Берем змея и прямо по центральной части уздечки хвоста создаем петлю, делаем узел и соединяем с ниточкой у хвоста. Змей готов!

Полиэтиленовый треугольный змей

Это тоже плоская конструкция змея, но требует больших усилий при изготовлении. Воздушный змей будет получен в форме четкого треугольника и при использовании ярких материалов будет выглядеть очень красиво. Получается более прочным, чем бумажный змей, а, следовательно, и дольше прослужит. Такие змеи неприхотливы к погоде, легко разбираются.

Необходимые материалы:

• Пакет из полиэтилена любого цвета и плотный по структуре,
• 4 рейки,
• верёвка или катушка рыболовная.

Треугольный, или по-другому, дельтовидный змей состоит из четырех элементов: две боковые рейки, центральная рейка, и поперечная. Такой змей лучше делать по чертежу. Размеры также вычисляются по чертежу, сначала необходимо принять какую-либо часть, например, длина центральной рейки, за базовую и от нее начинать рассчитывать, все остальные размеры.

Техника изготовления змея:

• Взять приготовленный пакет и глядя на чертеж, вырезать змея.
• Приготовить 4 рейки, размер которых вычисляется в соответствие с чертежом: длинная продольная, короткая поперечная, две боковые, размер которых совпадает.
• В начале склеить по сторонам боковые рейки. После склеить по центральной части продольную. В самом конце при помощи клея закрепить центральную поперечную. Скотчем по средней части воздушного змея прикрепить киль.
• Просунуть хвост в дырку, сделанную в центральной части низа полотна. Хвост сооружается из кусочков пакетов, полученных путем обрезки.
• Привязать по леске к углам. Потом связать их вместе узелком.
• Для того чтобы запускать змея и управлять им, к сделанной «уздечке» необходимо подсоединить леску с катушкой.

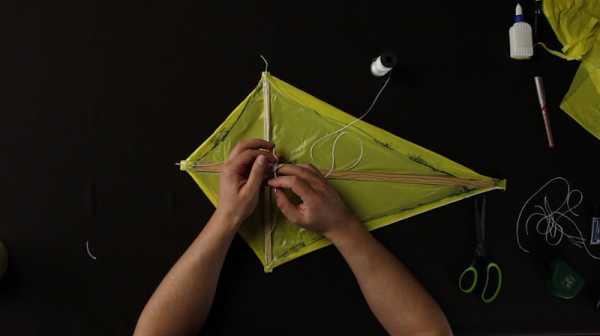

Воздушный змей в форме ромба

Данный вид летающего змея схож по конструированию с треугольным змеем.

Необходимые материалы:

• Рейка с длиной, равной 60 см,
• рейка с длиной 30 см,
• скотч,
• пакет из полиэтилена,
• леска.

Техника изготовления змея:

• Сначала необходимо расположить рейки крестом таким образом, чтобы рейка длиной 30 см смогла пересечь рейку длиной 60 см на высоте, равной одной четвертой части от общей длины.
• После нужно перевязать рейки в таком положении при помощи скотча. Полученный крест наложить на приготовленный пакет из полиэтилена.
• Затем вырезать полотно, по форме напоминающее ромб, при этом оставить некоторый запас.
• Натянуть получившееся полотно на крест из реек. Что касается запаса, то его необходимо подвернуть и подшить или подклеить с помощью клея.
• Привязать по одной леске как к углу в нижней части ромба, так и туда, где пересекаются палки. Все это хорошо закрепить несколькими оборотами.
• Получить уздечку. Для этого нужно соединить узелком лески. К узлу не забыть присоединить леску с катушкой.
• И последнее, что необходимо сделать, это присоединить хвост при помощи скотча к концу осевой палки. Хвост также можно вырезать из целлофана.

Можно добиться лучшего полета воздушного змея, если соблюсти следующие пропорции: размер хвоста змея больше в 10 раз размера основания.

Воздушный змей в виде птицы

Этот вид воздушного змея, в действительности, напоминает птицу за счет получаемого эффекта конструкции. Получаются своеобразные волны, схожие со взмахами крыльев птицы. Помогают увидеть птицу и специальные разрезы в виде перьев на крыльях.

Необходимые материалы:

• 8 палок, диаметр которых меньше, чем 1 см, а длина составляет 30,5 см,
• 3 палки с длинами, равными по 91,5 см,
• 3 палки с длинами 150 см (палки могут быть сделаны, к примеру, из сосны).
• Также понадобятся леска,
• плёнка из полиэтилена,
• катушка.

Техника изготовления змея:

• Сначала необходимо расположить 150-сантиметровые прутья параллельно.
• На расстоянии, равном 59,75 см (отсчитывая от края) разместить палку длиной, составляющей 91,5 см. Сделать это нужно поперек.
• Привязать палку нитками. Причем между первыми двумя рейками расстояние должно быть равное 30,5 см, между второй двумя составить 61 см.
• Затем сделать отступ, равный 30,5 см, в большую сторону. Приложить другую палку, длина которой составляет 91,5 см.
• Расположить на расстоянии, равном 30,5 см друг от друга 4 недлинных рейки. Их нужно разместить под углом, что позволило бы внизу им сойтись в треугольник.
• Получить прикрепленные в центральной части конструкции змея «ясли». Положить последнюю рейку на сошедшиеся концы недлинных планок. Длина рейки равна 91,5 см. И после все связать смоченными в клее нитками.
• Смочить в воде кончики длинных палок и соединить их. Процедура смачивания проводится, чтобы они не разломались, когда их начнут сгибать.
• Между кончиками получившихся «крыльев» змея выполнить натягивание лески.
• Чтобы сконструировать тело змея, нужно вырезать кусочек ткани, по форме напоминающий пятиугольник. Причем верхняя сторона должна составлять 30,5 см, как и нижняя, высота, равная 91,5 см + 2 см на подворачивание. Также необходимо сделать посередине квадрат со стороной 30,5 см.
• Отмерить в левую и правую части от нижних уголков квадрата по 59,75 см. И протянуть к обозначенным после этого точкам отрезки от конца как верхней, так и нижней стороны куска ткани формы пятиугольника, чем удастся получить полотно с вырезом по центру.
• Обшить деревянный стержень воздушного змея. Также воспользоваться клеем для проклейки стержня.
• Потребуется еще вырезать 4 вставки. Их размер должен составить 30,5 х 30,5 см для «яслей». Разместить их в вырезы и приклеить.
• После можно сделать из веревки хвост. Также на создание хвоста могут пойти какие-либо остатки ткани. И напоследок присоединить его с одной из сторон «яслей».
• Еще необходимо сделать уздечку из соединенных лесок и сильно привязать к ним нитку. (Нитка с леером).

Коробчатый воздушный змей

Коробчатый воздушный змей является уже не плоским змеем, а объемным. В отличие от плоских змеев, он обладает большей подъемной силой. Конструкция такого змея имеет корпус, пут и шнур. Хвоста у данного змея нет.

Необходимые материалы:

• Рейки 4 шт. по 100 см.,
• рейки 6 шт. по 60 см,
• пакеты для мусора (лучше большие для 60 л. и более) или хлопчатобумажная или шелковая ткань,
• капроновый жгут на катушке,
• скотч,
• линейка прямая и с углом,
• ножницы,
• клей.

Техника изготовления змея:

• Каркас воздушного змея должен быть выполнен в форме параллелограмма, часто используют термин в форме коробки. Стороны каждой прямоугольной грани по размерам соотносятся как одна часть к трем частям или же одна часть к четырем частям. Форма коробки создается с помощью реек.
• Также необходимо провести диагональные рейки в корпусе нижней и верхней грани. Размеры реек должны совпадать. Подойдут рейки как с круглым, так и с квадратным сечением, принципиального предпочтения нет.

Но лучше бы было, чтобы все рейки были одного сечения и не изогнутыми.

• Соединяются рейки между собой таким образом, чтобы концы рейки выступали от места ее крепления с другой рейкой на 5 см. Чтобы это было возможно, каждая рейка делается длиннее на 10 см от задуманного размера. Рейки должны быть плотно соединены друг с другом, обычно место, где одна рейка наложена поверх другой, обвязывается веревкой или прочной ниткой, можно еще добавочно скрепить клеем.
• После того, как корпус змея готов, его нужно обтянуть тканью или плёнкой, смотря, что приготовили из материалов, но не полностью, а только нижнюю и верхнюю части, середину же оставить не обтянутой. Для прочности закрепить обшивку клеем или пришить. Необязательно делать каркас змея в форме параллелограмма, можно сделать и в форме ромба, то есть корпус должен быть выполнен в форме параллелепипеда.
• Еще для улучшения летных качеств можно сделать крылышки к боковым поверхностям корпуса. Крылышки вырезаются из того же материала, из которого был обтянут корпус, в форме прямоугольного треугольника. Размеры крылышка определяются согласно тому, что он должен покрывать всю боковую сторону, к которой крепится, а по размаху отходить на длину равную длине каркаса змея. Прикрепляются к боковой стороне также клеем и нитками.
• Крепление змея к шнуру делается из двух стропок, которые соединяются вместе узлом или колечком. Если использовать колечко, то потом к нему легче приделывать шнур для запуска.  Размеры крепления к шнуру не зависят от выбранной формы каркаса.
• Так как хвоста у данного вида змея не имеется, то за хвост для удобства принимают нижнюю обшивку. Запуская змея, пытаются урегулировать его положение в воздушных массах, создав равновесие верхней части обшивки и нижней — хвоста. Но равновесие достичь не так-то просто! Необходимо, чтобы змей расположился под нужным углом в воздушных массах. Сразу нужный угол не получится, его необходимо отрегулировать при запуске змея, меняя положение креплений змея, то есть стропок, и их длину.
• Есть несколько нюансов, которые могут подсказать, что делать с креплениями змея. Например, если воздушный змей никак не взлетает или летит на низкой высоте и никак не поднимается выше, то это означает, что у сооруженного змея слишком массивная нижняя обшивка, то есть хвост. Для того, чтобы исправить эту ситуацию, необходимо либо заменить нижнюю стропку крепления на большую по длине и отрегулировать новое место соединения реек, либо заменить верхнюю стропку на меньшую по длине. Возможно, придется проделывать так несколько раз, пока змей не начнет нормально летать. Другой пример. Пусть змей в воздухе слишком закручивается, это указывает на то, что нижняя обшивка имеет недостаточный вес, слишком легкая. В данном случае делается наоборот: верхняя стропка берется большей длины или же нижняя заменяется на более короткую.
• Чем больше по размерам коробчатый змей, тем большей подъемной силой он обладает. Но для запуска большего по размеру змея лучше использовать легкий шнур или леску.

«Змейковый поезд»

Понятие «Змейковый поезд» ввел Сергей Алексеевич Ульянин, создав конструкцию из 7-10 воздушных змеев, соединенных в одну гибкую систему, способную поднять четырех наблюдателей. Такие конструкции стали активно применяться при военных операциях, чтобы без происшествий для жизни высаживать своего человека или проводить разведывательную операцию на вражеской территории, так как при выходе из строя одного из компонентов происходило только уменьшение подъёмной силы и снижение высоты, а не крах всей системы.

Чтобы получился «Змейковый поезд», необходимо сделать несколько летучих змеев, необязательно одинаковой формы или размеров, здесь есть место, где разгуляться фантазии, и соединить их в единую систему. Тогда получится составная конструкция, состоящая из подряд идущих друг за другом летучих змеев, соединенных, как одно целое.

Успешный запуск летающего змея

Чтобы запустить воздушного змея в воздух, большой подготовки и особых умений не требуется. Главное найти правильное место и подходящий ветер.

Что касается места, то это должно быть открытое пространство без каких-либо объектов, которые могли бы помешать успешному запуску. Преградой могут выступить деревья, в которых воздушный змей может застрять, здания, холмы и др. Наиболее подходящими местами, где можно запустить воздушного змея, выступают поле и береговая линия. Также, как правило, в городах предусмотрены специально отведенные места, предназначенные для запусков. В них собираются все любители и профессионалы, желающие запустить своего змея в воздух. Обычно, для полетов воздушных змеев достаточно территория площадью 1600 кв. м.

Что касается ветра, то он должен быть от 3 до 4 м/с. При слишком большом ветре есть риск подвергнуть себя и окружающих опасности, а также повредить самого воздушного змея. Важно учитывать такой параметр ветра, как его направление. Рекомендуется расположить змея впереди себя, а самому находиться спиной по направлению к ветру.

Выделяют несколько видов успешного запуска воздушного змея:

• Итак, к первому относят обычный запуск, который подразумевает двух людей и летающего змея любого типа. При этом один участник запуска будет держать змея, а второй будет разматывать приблизительно 20 метров леера, можно и меньше, но не больше. Последний должен расположиться спиной к ветру, а лицом к змею, осторожно натягивая леер. Далее держащий воздушного змея разбегается и запускает его в воздух. Если силы ветра не хватает или змей начинает опускаться на землю, теряя высоту, то участнику с леером нужно будет бежать назад до тех пор, пока змей не взлетит выше, поймав ветер.
• Второй способ запуска воздушного змея носит название «Запуск с рук». Для данного вида запуска достаточно одного участника, который запускает змея без уздечки или с уздечкой небольшой длины. Запускающий держится за леер рядом со змеем и тянет на себя, медленно отрывая его от земли. Как только змей поднимается в воздух, достаточно разматывать леер. С правильно построенным змеем не должно возникнуть никаких трудностей.
• Последний вид запуска «Подтянуть — отпустить» подразумевает пространство небольшого размера для запуска воздушного змея и как одного участника, так и двух. Данный способ особенно удобен, когда нет возможности запуска змея на большом пространстве, так как в нем не требуется разбегаться, чтобы повысить положение змея в воздухе. Начинается запуск подобно «Запуску с рук» или с леером, который как можно сильнее размотан, и воздушным змеем, которого держит второй участник. Первый участник идет назад, леер не разматывает. Воздушного змея поднимает на максимальную высоту, с учетом длины леера, и после, опуская леер, добивается того, чтобы змей совсем снизил высоту, тем самым размотав леер. Повторяя данную последовательность действий, необходимо добиться поднятия летающего змея на высоту с приемлемым ветром для самостоятельного поднятия змея в воздух.

Техника безопасности

Для того чтобы управлять воздушным змеем и уберечься от травм и летальных исходов, а также не приносить никому неудобств, необходимо соблюдать следующие правила безопасности:

• Не запускать воздушного змея около линий электропередач, железной дороги, аэропорта, рядом с автострадой
• Убедиться в правильности и прочности конструкции змея
• Избегать запусков в шторм и грозу
• Соблюдать правила полетов аэродромов
• Не запускать воздушного змея рядом с людьми, позади них или над ними
• Нельзя запускать воздушного змея рядом с крупными животными, к примеру, лошадьми
•  При управлении змеем использовать леерную катушку или перчатки, чтобы не поранить руки

Создание воздушного змея и его запуск — это удивительное занятие, которое принесет только самые теплые и радостные эмоции вам и вашим близким.



www.nuemoe.ru

Воздушный змей своими руками чертежи видео

>

>

Воздушный змей своими руками чертежи видео

Летающего змея своими руками

Лариса — Дневник — Воздушный змей своими руками инструкция-. воздушного змея своими руками.Фото и видео инструкция

Плоский русский воздушный змей

Как сделать своими руками воздушных змеев

Воздушный змей схема сборки

Изображения Воздушный Змей Своими Руками / tonpix.ru

Схема воздушный змей — ЦЙТАТЙОН.ЙН.УА


запускать воздушного змея раскраска

Учимся делать и запускать воздушного змея / Своими руками / Чудо своими руками / Pinme.ru / Pinme

Index of /tsb5097/Project 2/Eric’s kite design_files


Чертежи воздушного змея своими руками

Ksu11111

Змей воздушный схема

Воздушный змей своим руками

Змея — Оригами животных — Фигурки из бумаги своими руками

Воздушный змей своими руками чертежи с размерами

Воздушный змей своими руками в домашних условиях из бумаги (чертежи и схема)


Как сделать воздушный змей своими руками

Как сделать воздушного летающего змея своими руками? Мастер Винтик. Всё своими руками!

Воздушный змей Поделки дома

sqezo.ru

Коробчатый воздушный змей своими руками

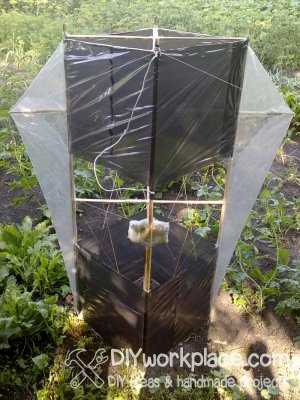

Коробчатый воздушный змей

Сложность изготовления: ★★★☆☆

Время изготовления: До двух часов

Подручные материалы: ██████████ 100%

Предисловие

Сегодня я расскажу вам, как собрать коробчатый воздушный змей своими руками из мусора. Причем «из мусора» здесь совсем не метафора: змей и правда сделан из того, что валялось на заднем дворе. Конструкция максимально простая, без гвоздя и клея, всё построено с помощью ниток и скотча.
Это мой самый последний змей, до него я сделал несколько коробчатых воздушных змеев, и могу с уверенностью сказать: сделать коробчатого воздушного змея можно абсолютно не опираясь на чьи-то чертежи и размеры, летать он будет в любом случае. Размеры и пропорции здесь можно учитывать абсолютно на глаз, и то особо не стараясь. Самое главное, чтобы полоска целлофана (или бумаги, смотря чем вы обтягиваете своего змея) составляла 1/3 от всей высоты змея. То есть змей разделён на 3 равные части. Также важно отношение длин стропок, к которым привязана верёвка, но об этом позже. Эта статья о том, как сделать воздушного змея из самых доступных и подручных материалов.

Как сделать воздушного змея

Чертёж

Кто не привык делать на глаз, вот вам оригинальный чертёж коробчатого воздушного змея (кстати змей на нём более кубический, чем мой)

Размеры

Вот мои размеры, взяты естественно случайным образом.

Каркас воздушного змея

Шаг 1

При помощи ножовки отрезаем 4 длинные рейки, и 6 коротких.

Обработайте все заусенцы напильником

Шаг 2

Короткие складываем крест-накрест и закрепляем изолентой, скотчем, обматываем нитками. Можно обойтись и такой роскошью, как саморезом. Получаем три креста

Шаг 3

Крепим 4 длинные рейки к этим крестам в центре и на некотором расстоянии от концов. Крепим точно так же: в ход идут нитки, усиливаются скотчем… Смотрите внимательнее фото

Кстати неплохо бы в коротких рейках сделать угловые пропилы на концах, для лучшего прилегания к углам длинных реек. Смотрите фото.

Шаг 4

Конструкция получилась довольно шаткая, вообще никак не закреплённая вдоль продольной оси (если делать по инструкции, как в самой первой картинке, то этой проблемы нет, конструкция жёстко собрана на уголки — косынки). Наш змей более простой конструкции, его надо усилить. Стягиваем все 4 большие стороны змея по углам верёвкой (или проволокой) крест накрест, наматывая веревку на рейки и закрепляя её скотчем. Это самый сложный этап работы. Все перетяжки должны быть натянуты, а змей не должен быть перекошен, то есть представлять собой прямоугольный параллелепипед (хотя возможна конструкция, когда коробчатый змей в сечении представляет собой ромб а не квадрат,но об этом позже).

Шаг 5

Итак, каркас теперь очень жесткий. Берём его за любую длинную рейку и крутим/трясем. Не болтается? Супер.

Оболочка воздушного змея

Шаг 6

Мусорные пакеты разрезаем на полосы шириной 1/3 от высоты змея и длиной чуть больше четырёх длин ширины змея

Шаг 7

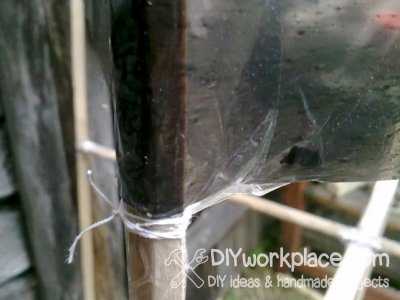

Край полосы крепим на скотч к одной из длинных реек.

Шаг 8

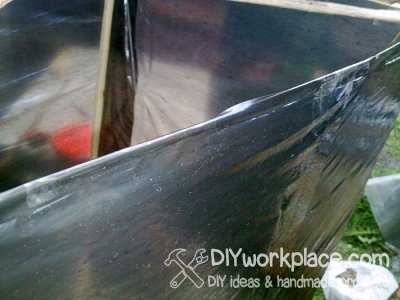

Делаем полоской целлофана полный оборот вокруг змея, возвращаемся к месту закрепления. Отрезаем лишнее, свободный конец щедро приклеиваем скотчем внахлёст, не забыв слегка натянуть его, на фото должно быть видно шов.

Шаг 9

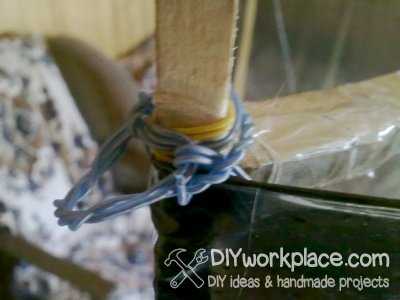

По периметру квадрата, прямо по верхней кромке целлофана натягиваем веревку. Это дополнительно упрочнит каркас.

Шаг 10

Также к этой верёвке приклеиваем верхнюю кромку целлофана.

Таким образом нагрузка от ветра будет не целлофан растягивать и рвать, а вся уйдёт в верёвку, чего мы и добиваемся.

Шаг 11

Вы можете видеть шов склейки целлофановой полосы и как приклеена верхняя кромка. Я загнул её вокруг верёвки и проклеил скотчем.

Шаг 12

Нижняя кромка пакета тоже закреплена на длинных рейках: прихвачена скотчем, а скотч туго примотан к рейке нитками.

Можно сделать такую же конструкцию, как сверху: пустить нитку по периметру, закрепить её скотчем и к ней приклеить нижнюю кромку целлофана. Тогда он вообще никуда не денется.

Шаг 13

Далее я дополнительно перетянул своего коробчатого змея крест-накрест толстой веревкой. Ветер за окном был сильный, я решил ещё больше усилить конструкцию.

Промежуточный итог

Вот так кстати выглядит аккуратно перетянутый коробчатый змей с торца. Он абсолютно жёсткий, перекосов нет

Шаг 14

Из проволоки делаем петли для привязывания веревки

Длины стропок для привязывания к петлям

Шаг 15

Вот так вышло у меня. Непонятная белая штука в середине: мягкий кожух для телефона для аэровидеосъёмки, сделанный из мочалки =)

Как сделать воздушному змею крылья

Шаг 16

Получилось недостаточно круто, и решил добавить понтов крыльев. Была добавлена ещё одна рейка, закреплена точно так же, как все остальные (скотч+нитки).

Шаг 17

Также нитками сделал растяжки для упрочнения, часть этих ниток будет служить каркасом для обтягивания крыльев целлофаном.

Шаг 18

Для обтягивания выбрал белый целлофан.

Размер крыльев тоже выбран случайным образом. Не бойтесь экспериментировать!

Видео

Ну и напоследок, я ведь там говорил про съёмку, вот видео. Правда ветра у земли не было почти, пришлось немного побегать. Вообще не лётная была погода, так что как есть так и снял =)

diyworkplace.ru

Воздушный змей Роккаку своими рукми

Всем доброго дня! Сегодня я хочу вам показать, как сделать крутого воздушного змея.

И начнем с краткой теории и списка терминов, чтобы вы смогли все понять в процессе изготовления.

Итак. Роккаку — традиционный японский воздушный змей. Любители воздушных змеев сокращенно называют их Рокками. Этот тип змеев отличается от остальных очень высокой стабильностью в небе, хорошей аэродинамикой, простотой в изготовлении и самой конструкцией. А так же большой подъемной силой и возможностью летать в ветер. А еще этому змею не нужен хвост, но в сильный ветер хвост добавит стабильности. Именно из-за такого большого количества плюсов этот змей используют для аэросъемки и видеосъемки, закрепляя камеру на специальном подвесе. Это называется Капинг.
Рассмотрим поближе конструкцию змея. Основа каркаса — хребет. Он должен быть прочным и несгибаемым. Лучший материал для хребта — стеклопластиковые трубки. К хребту крепятся два ребра: заднее и переднее. Ребра-изогнутые (заднее изогнуто сильнее переднего). Именно эти изогнутые ребра придают змею лучшие аэродинамические качества по сравнению с другими плоскими змеями. Лучший материал для ребер — карбоновые трубки. Но конечно же, весь каркас можно сделать из дерева (и эта статья именно про сей вариант). На каркас натянут парус (без него змей не был бы змеем). В качестве паруса можно использовать пленку. Как и все змеи, Роккаку запускают на леере (длинной веревке).

Самым надежным леером является рыболовная веревка, но это слишком дорогое удовольствие. Еще змеев можно пускать на толстой рыболовной леске, в крайнем случае — на синтетической веревке. К лееру змей крепится при помощи уздечки. Состоит она из переднего луча, заднего луча и среднего луча. Очень крутым улучшением является резиновый компенсатор (о нем поговорим позже). И конечно же, можно добавить хвост (для красоты и лучшей стабильности).

Перейдем к изготовлению!

Будем мы делать змей из сосновых планок. Что касается размеров, они могут варьироваться при условии сохранения пропорций.

Делать змея мы будем высотой 120 см. Из пропорции находим ширину и высоту прямоугольной части. Элементы каркаса отрезаем на сантиметр длиннее расчетных (это нужно для крепления растяжек).

На концах ребер ножовкой делаем крестообразные пропилы и еще несколько насечек. На торцах хребта делаем один пропил и насечки.

Далее нам понадобится веревка (можно использовать вот такую, она продается в любом хозяйственном магазине).

Для крепления веревки будем использовать различные самозатягивающиеся узлы. Основной узел -обычная петля с фиксацией (узелком-восьмеркой) на конце.

Эта петля надевается на край планки и затягивается на насечках, а свободный конец продевается через паз.

Ребра нужно загнуть. Сухие сосновые планки гнуть опасно (они сразу ломаются). Поэтому их нужно распарить над кипящей водой, и лишь затем сгибать.

Продеваем веревку в противоположный паз и обматываем по насечкам, затем крепим свободный конец парочкой обычных узлов. Такое крепление очень надежно.

Готово! Теперь нужно скрепить хребет с ребрами. Крепим ребра к хребту петлей, а затем максимально туго перематываем соединение веревкой.

Да, конструкция шаткая, но сейчас мы ее укрепим. На один из концов каркаса крепим петлю и начинаем по кругу обходить все остальные концы каркаса, каждый раз закрепляя веревку парой оборотов по насечкам, а затем снова продеваем в паз. Следите за натяжением веревки! И чтобы каркас получался ровным (все углы должны быть прямыми).


Отлично! Получилась довольно легкая и прочная конструкция. Теперь будем крепить парус. В качестве паруса будем использовать 160-литровый мешок для мусора. Разрезаем его вдоль, а затем аккуратно разрываем дно. Должен получить здоровенный лист целлофана.

Кладем на него каркас и начинаем с длинной части. Небольшую полоску пакета нужно загнуть вокруг веревки, а затем проклеить скотчем. Аккуратно, соблюдая натяжение паруса и не допуская складок идем по периметру, обрезаем и загибаем все шесть сторон паруса к веревкам. Еще желательно приклеить парус к хребту парой кусочков скотча.

Змей почти готов! Теперь нужно привязать уздечку.
Длины лучей выбираются очень просто. Передний и задний лучи равны двум высотам змея, а средний луч — одной высоте. Можно сделать лучи в два раза короче, но на длинной уздечке змей ведет себя более стабильно.

Передние и задние лучи будем крепить к центрам половинок ребер, или чуть дальше от центра (при помощи уже знакомой вам петли с фиксацией).

Лучше использовать толстую веревку для уздечки, потому что тонкая имеет свойство запутываться, а с толстой таких проблем не возникает. Теперь делаем отверстия в нужных местах паруса, продеваем туда конец веревки, вяжем на конце восьмерку и петлю вокруг ребра. Теперь делаем средний луч, завязав на обоих его концах петлю восьмерку. Вот такой получился средний луч (от петли до петли равен высоте змея).
Средний луч крепится к переднему и заднему при помощи обычной коровьей петли. Закрепим концы переднего и заднего лучей к ребрам. Зачем такие сложности? Это крепление уздечки позволяет перемещать средний луч влево и вправо, что дает возможность закрепить его ровно по центру.

Леер крепится к среднему лучу на расстоянии одной третей от переднего луча. На найденном расстоянии вяжем маленькую восьмерочную петлю. Теперь нужно настроить крепление. Выходим на ветер и ищем на среднем луче точку, при держании за которую змей ведет себя стабильно. И теперь к ней крепим леер.


Леер. На конце леера делаем петлю-восьмерку и крепим леер к узлу на среднем луче при помощи коровьей петли (здесь можно использовать обычный карабин). Для леера советую сделать вот такую моталку. У нее крутятся ручки, что позволяет очень быстро опускать и поднимать змея.

Так же можно улучшить змей, добавив ему резиновый компенсатор. Он позволит змею самому изменять угол атаки при затягивании на большую высоту и порывистом ветре. Его можно сделать, разрезав нижнюю часть среднего луча и закрепив порезанную кольцами велосипедную камеру.

Ну вот и все, наш Роккаку готов. Удачных вам полетов!

Оригинальное видео автора:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи со схемами и фото

Сегодня сложно найти человека, который никогда не запускал в небо воздушного змея. Летом, особенно в солнечный денек, можно обнаружить на улице детей, запускающих такую игрушку. Так вот, сегодня мы научимся делать воздушного змея своими руками! Но мало кто задумывается над историей этой замечательной конструкции.

Немного истории

Воздушный змей появился еще в древнем Китае во втором веке до нашей эры.

Но она являлась не только игрушкой. Ее использовали и для строительства. Они помогали перебрасывать канаты через овраги для возведения мостов. Их также использовали и для военных задач. С помощью воздушных змеев на территорию врага отправляли порох, сообщения, а также разведывали саму территорию. Интересно, что именно эта игрушка и открыла закон аэродинамики, благодаря которому стали строить в будущем самолеты.

Великий ученый Михаил Ломоносов использовал воздушного змея для проведения своих экспериментов. При помощи змея он смог изучить молнии, а также верхние слои атмосферы. Михаил использовал эту игрушку как проводник и во время грозы запустил его. Конечно, ученый чуть было не лишился своей жизни, однако он смог получить разряд статистического электричества.

Сделать воздушного змея не сложно, как может показаться на первый взгляд, однако если потрудиться, то сделать эту замечательную игрушку можно.

Инструкция по изготовлению

Сейчас мы рассмотрим поэтапно, как сделать воздушного змея из бумаги.

1. Берем плотный лист бумаги любого цвета, размер которого А4. Теперь правый нижний угол совместите с левой длинной стороной так, чтобы та совместилась с короткой. Так у нас получился треугольник с верхней одинарной частью. Отрежем ее, разворачиваем листок и получается квадрат;

2. Теперь берем получившийся квадрат и карандашом прочерчиваем линию между двумя углами, то есть укажем ось квадрата;
3. Согнем лист так, чтобы правая и левая сторона квадрата легли на ось;
4. Угол два раза загибаем вверх, как гармошку;
5. В середину этой гармошки приклеиваем нить, длина которой должна составлять около 35 сантиметров;
6. Аккуратно и точно в центре «уздечки» привязываем веревку, чтобы запустить и управлять змеем.

Нет хвоста – нет стабилизации полета

Не забываем про хвост. Его можно сделать из ленточек или ниток. Переплетаем их между собой, а внизу завязываем бантиком. Как сделать хвост для змея, можно рассмотреть и подробнее:

1. Приготовьте около 20 отрезков из обычных ниток. Их длина должна составлять не менее 55 сантиметров;
2. Теперь сложите отрезки вместе, а на конце завяжите их бантиком. Некоторые сплетают из них косичку или же несколько косичек. Можно их также украсить треугольниками, квадратиками, бабочками и так далее;
3. Внизу в углу сделайте небольшую дырку и вденьте туда получившийся хвостик воздушного змея или же приклейте его.

Перейдя по следующим ссылкам, вы посмотрите некоторые чертежи воздушного змея, которые вам могут пригодиться.

Вот как выглядят бумажные воздушные змеи на фото:

Есть и другие материалы для изготовления воздушного змея. Среди них целлофановые пакеты, ткань.

Если ветер довольно сильный, то воздушного змея лучше всего сделать из фетра. Это плотный войлок, который сможет выдержать сильный ветер и будет долго служить.

Надеемся, что выше приведенная инструкция поможет вам создать своего уникального воздушного змея и насладиться прекрасным времяпровождением с этой игрушкой.

Полиэтиленовый пакет

Также можно сделать змея из полиэтиленового пакета.

Для этого нам понадобится сам пакет, две рейки, длина которых составляет тридцать и шестьдесят сантиметров, леска и скотч.

Сначала наложим две рейки друг на друга так, чтобы короткая пересекла длинную примерно на высоте 15 сантиметров. Их можно закрепить скотчем или веревкой. Положите получившуюся заготовку на полиэтиленовый пакет и вырежьте его по фигуре ромба. Теперь натяните его на крест, и если остались излишки, то заверните их и подклейте. На месте пересечения реек и у нижнего угла ромба привяжите леску.

Свяжите плотно лески и прикрепите леску с катушкой. Получается уздечка. Теперь к нижнему концу большой рейки привяжите полиэтиленовый хвост. Важно, чтобы сам хвост был примерно в десять раз больше самого основания. Тогда змей будет хорошо летать.

Можно воспользоваться следующей схемой:

Немного важных советов

1. Ветер должен быть со скоростью 3 м/с;
2. Запускайте воздушного змея на открытой территории, где нет поблизости каких-либо препятствий.

Уверены, что для детей самодельный воздушный змей будет являться замечательным подарком! Одному запускать в небо воздушного змея может быть скучно. Поэтому собирайте компанию, завитки друзей и вместе приятно проводите время с этой прекрасной и удивительной игрушкой!

Пробуйте и у вас получится обязательно! Конечно, нужно потрудиться, но это того стоит.

Видео по теме статьи

dekormyhome.ru

Как сделать воздушного змея из бумаги

Привет всем любителям мастерить летающие поделки! Сегодня мы расскажем, как, даже самые маленькие, смогут  сделать воздушного змея из бумаги. Предлагаемую модель воздушного змея хорошо подойдет для первых шагов в конструировании летающих конструкций. Вам достаточно только подготовить все необходимые материалы и инструменты, а также пошагово выполнить все действия инструкции.

Материалы для конструирования воздушного змея из бумаги

Для создания воздушного змея из бумаги нам понадобятся, собственно, лист тонкого картона или плотной бумаги, прочная нить, лента для хвоста, скотч, ножницы, катушка для ниток (ее можно изготовить из картона), канцелярский нож, а также цветные карандаши или фломастеры для раскрашивания.

Материалы для поделки

Мастерим воздушного змея из бумаги

Для создания корпуса воздушного змея нам понадобится квадратный лист плотной бумаги, который, вначале, сложите по диагонали.
Затем, отворачиваем угол листа к центральному изгибу

Рисунок 1

и проделываем то же самое с другой стороны.
Разворачиваем заготовку, как на рисунке ниже, и, отгибаем в стороны уголки отмеченные стрелками.

Рисунок 2

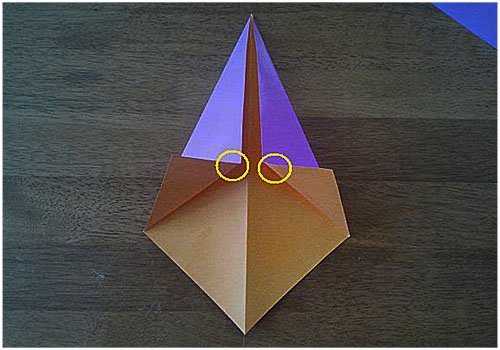

Проделываем отверстия в местах, отмеченных кружочками на рисунке.

Рисунок 3

Корпус воздушного змея из бумаги — ГОТОВ.
Теперь нужно сделать уздечку, т.е. продеть в отверстия прочную нитку и привязать ее к корпусу змея.

Рисунок 4

Уздечка должна доходить до половины корпуса.

Рисунок 5

Для прочности проклейте привязанную уздечку скотчем.
На середине уздечки (обязательное условие) делаем петлю.

Рисунок 6

Переходим к созданию хвоста из ленты шириной 2-3 см и длиной 4-5 метров.

Рисунок 7

На конце ленты можете закрепить бумажный бант, который будет стабилизировать полет воздушного змея.

Рисунок 8

Если у вас не нашлось катушки для нитки, можно ее сделать из толстого гофрированного картона.

Рисунок 9

Начертите на нем схему катушки, вырежьте, раскрасьте для красоты. Намотайте на катушку 20-30 метров шелковой нитки, а на ее конец привяжите две спички (будут использоваться для скрепления с уздечкой на змее).

Рисунок 10

Воздушный змей из бумаги – ГОТОВ!

Воздушный змей из бумаги

Запускается воздушный змей из бумаги также как и обычный. Отмотайте 3-4 м  нитки и бегите против ветра, постепенно отматывая ее. После того, когда воздушный змей поймает ветер и начнет парить, можно стоя на месте управлять его полетом.
На десерт предлагаем отвлечься от воздушных змеев и посмотреть, каких необычных роботов создают конструкторы.

Как, вы еще не читали? Ну, это зря…

izobretaika.in.ua

Коробчатый воздушный змей (разборный)

Данная статья описывает создание разборного коробчатого змея из доступных материалов. Сделать такого змея можно за один вечер. А если найти помощника, то в тот же день змея можно и опробовать, если будет позволять погода.

Материалы и инструменты:
— пакеты с ручками — 8 пакетов (позаимствовал на работе)
— оконные штапики — длиной 1500 мм — 8 штук (есть в любом строительном магазине)
— прозрачный и двухсторонний скотч
— крепкая капроновая нить — 1 моток
— толстые нитки — 1 моток
— маркер для дисков
— клей ПВА
— резинки для денег — 9 штук
— канцелярские скрепки
— толстая леска (из рыболовных магазинов)
— рыболовная катушка
— ножницы, резак, металлическая линейка, шуруповерт с тонким сверлом
— кроме того, понадобится достаточно большая рабочая поверхность (например, лист ДВП на диване)

Размеры змея:

Выкройка обтяжки:

Нить и петли в обтяжке:

Шаг 1. Раскрой пакетов.
Пакеты обрезаем резаком по краям, сделав отступ на 1 см, и распрямляем на поверхности. Ручки пока не отрезаем.

Ориентируясь по ручке определяем центральную ось пакета, и прочерчиваем линии, по которым будет проходить нить и загибаться пакет (расстояние между линиями — 340 мм). Отрезаем часть пакета с ручкой, отмеряем 714 мм, проводим линию и за пределы этой линии клеим полоску двухстороннего скотча.

Данная часть должна быть длиной 714 мм, но к ней прибавляется еще ширина скотча, следовательно всего длина одной такой части будет около 750 мм.
Таких частей необходимо изготовить восемь штук.

Дальше соединяем по 4 части вместе, склеивая два длинных листа, как на рисунке-чертеже.
На каждом листе посередине соединяющего пакеты шва, чертим линию, по которой будет проходить лонжерон. Кроме того, в данном месте будут располагаться узлы нити.

Шаг 2. Вклеивание нити.
Укладываем капроновую нить.

Узелки надо завязывать аккуратно и точно, чтобы они располагались точно по линии, иначе змей будет перекошенным. Когда все узелки будут завязаны, приклеиваем нить небольшими кусочками скотча.

Края пакетов загибаем по нитке внутрь. Клеим их на двухсторонний скотч через равные промежутки. Полотно лучше фиксировать журналами, книгами или инструментом.

В местах, где на нитке есть узел, надрезаем полотно. Нитку приклеиваем скотчем, желательно ближе к узлам.

После того, как обе нити приклеены и края заклеены с обеих сторон, фиксируем края по всей длине дополнительно скотчем, чтобы сделать края полотна более прочными. Можно соединять полотно в кольцо (на двухсторонний скотч). Аналогично делаем второе кольцо обшивки и переходим к изготовлению лонжеронов.

Шаг 3. Лонжероны.
Берем 4 прямых, без сучков, штапика, длиной 1212 мм.

Я купил штапики со скругленной гранью, так как других не нашлось.

В местах крепления обтяжки на штапиках ножом делаем небольшие вырезы по трем граням, так обтяжка будет лучше держаться, и завязываем нить на два узла. Рекомендую промазывать клеем ПВА место расположения нити и сами нити тоже — чтобы не развязывалось.



После закрепления обшивки на всех лонжеронах, наносим клей ПВА и наматываем нитку, фиксируя тем самым нити обшивки.


Откладываем в сторонку для высыхания клея и приступаем к изготовлению распорок.

Шаг 4. Распорки.

Начинаем с длинных поперечных распорок. Берем штапики 1190 мм длиной и вырезаем на концах выемки как на рисунке-схеме под буквой В. На конец распорки наносим клей ПВА и обматываем в два слоя ниткой. По центру каждой из распорок сверлим отверстие тонким сверлом и обматываем вокруг отверстия ниткой на клею, вставив перед этим кусок скрепки в отверстие, чтобы случайно не закрыть его нитками.

Данные отверстия в необходимы для фиксирования распорок между собой:

Короткие продольные распорки лучше подбирать по размеру, так как они могут быть немного меньше, чем на схеме. В одиночку это делать очень непросто и можно порвать обтяжку, а потому зовите на данном шаге помощника.

Шаг 5. Сборка змея.
Когда клей высохнет, приступаем к сборке змея.

Зовем помощника, чтобы он помогал держать змея, и вставляем внутрь сначала длинную распорку. Затем берем короткую и крест-на-крест вставляем ее, растягивая свободной рукой обшивку. Чтобы распорки не выгибало, вставляем в центральные отверстия разогнутую скрепку и загибаем ее концы снаружи. Больше ничем крестовину фиксировать не нужно, — если размеры подобраны правильно, ее будет фиксировать сила натяжения обшивки.
Переворачиваем змея и повторяем эти действия на другом конце.

Шаг 6. Уздечка.
Уздечку делаем из капроновой нити, желательно переплести несколько нитей для повышения прочности. К лонжеронам ее крепим аналогично обшивке — смазывая клеем ПВА места крепления, а сверху заматываем нитками. Не забываем сделать амортизатор — это своеобразная петля из резинок для денег в нижней части уздечки, чтобы при сильных порывах ветра уздечка растягивалась и змей менял угол расположения к потоку воздуха.

Все, змей готов. Привязываем леску к уздечке и отправляемся в поле. Очень рекомендую брать с собой помощника, потому что при сильном ветре в одиночку поднять этого змея еще можно, а вот спустить — очень тяжело.

Рыболовную катушку лучше привязать, например нейлоновыми стяжками, к небольшой палке-рукоятке, для удобства.

В сложенном виде змей занимает очень мало места и легко помещается в багажнике легковой машины.

Небольшое видео полета (в поле был один, снимал как мог):

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
